VCO mit CMOS 4007
von Ludwig Schüler (DG7YHR)

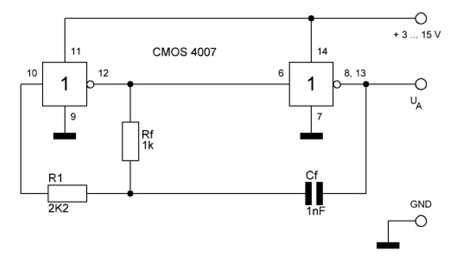

Das
erste Schaltbild zeigt eine einfache Oszillatorschaltung. Je zwei FETs
bilden einen Inverter. Widerstand Rf und Kondensator Cf bestimmen die

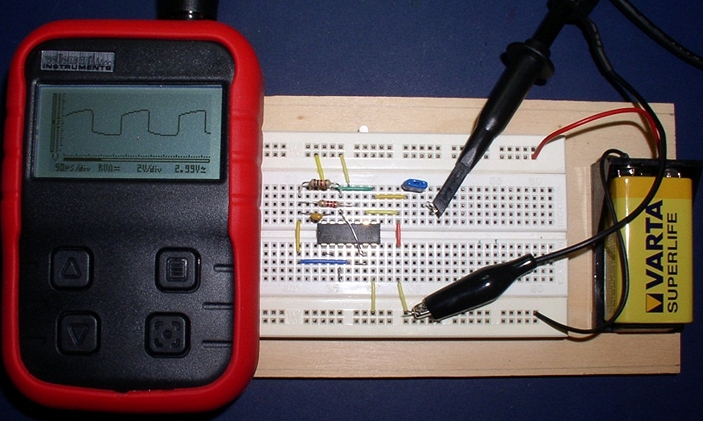

Frequenz. Bei einer Versorgungsspannung von 9 Volt habe ich eine
Frequenz von ca. 1,4 MHz gemessen (siehe Foto).

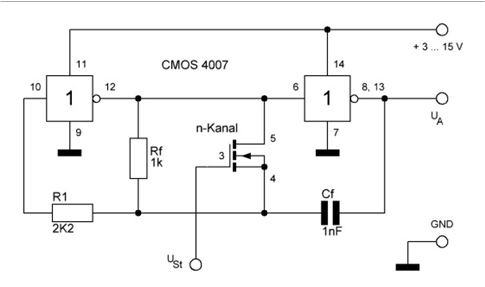

Im
zweiten Schaltbild ist zu sehen, wie der noch freie N-Kanal-FET als
„einstellbarer Widerstand“ dem Widerstand Rf parallel
geschaltet wird. Durch Anlegen einer Steuerspannung (von 0 bis 9 Volt)
an das Gate kann die Frequenz des Oszillators zwischen 0,27 MHz und 1,4
MHz verändert werden.
