Die Experimentieschaltungen Elektronik Start mit Steckbrett und Lötkolben haben mich begeistert. Hier die von mir geknöpften Schaltungen auf der Basis von KOSMOS Easy bzw. ELENCO Snap Circuit.

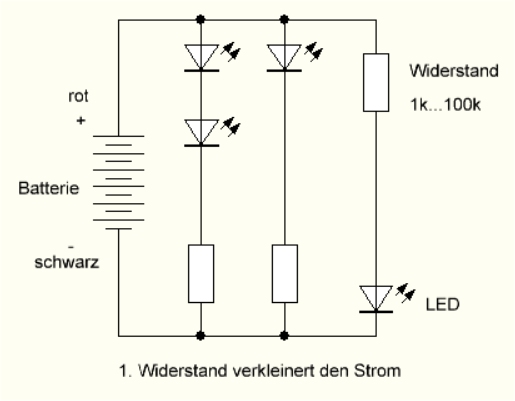

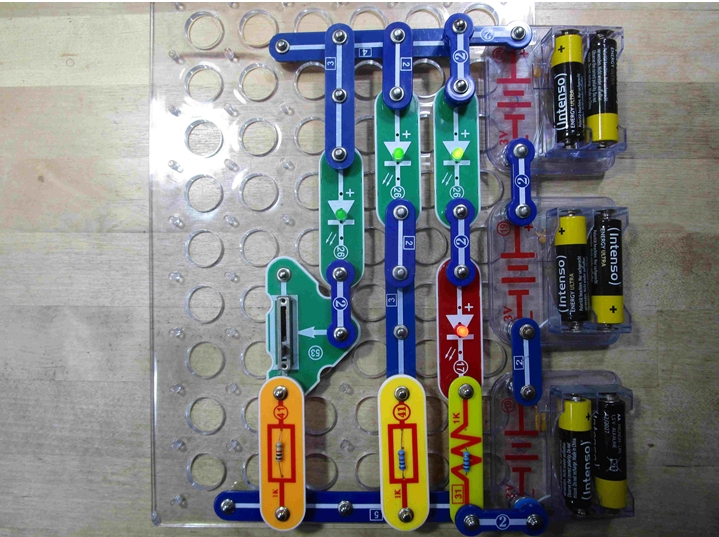

1 Stromkreise mit LEDs


Die Anode (langer Draht) einer LED muss nach Plus weisen. Falsch herum funktioniert es nicht, aber es geht auch nichts kaputt. Teste verschiedene Widerstände. Je größer ein Widerstand, desto dunkler bleibt die LED.

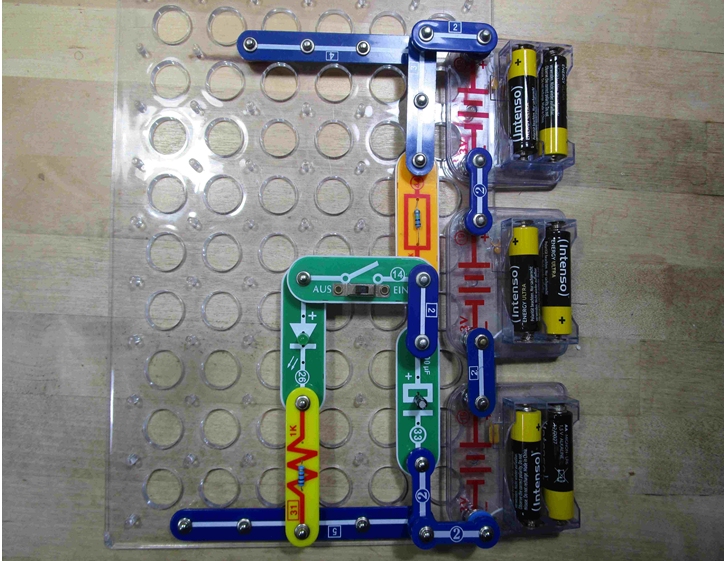

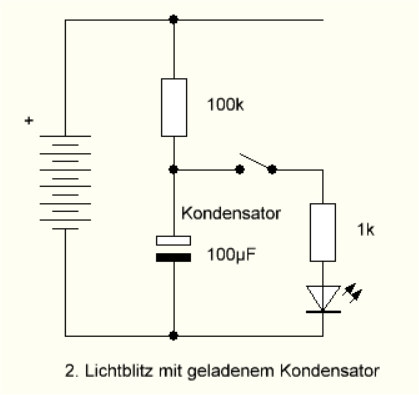

2. Kondensator als Energiespeicher

Der Kondensator lädt sich langsam auf. Wenn du den Schalter schließt, entsteht ein Lichtblitz, und der Kondensator wird schnell entladen.

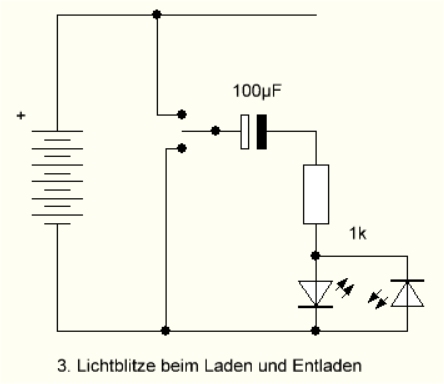

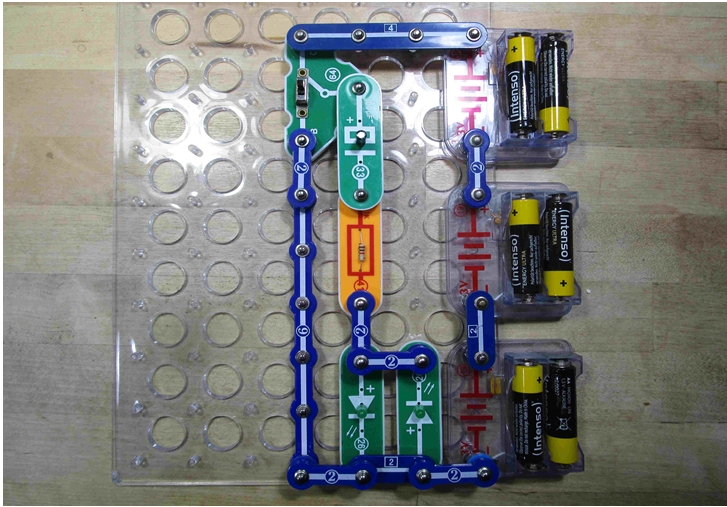

3. Strom in zwei Richtungen



Baue einen Umschalter zum Beispiel aus einem langen Draht, den du mal an Plus und mal an Minus steckst. Die Stromrichtung ist beim Laden anders als beim Entladen. Deshalb werden die beiden LEDs in unterschiedlichen Richtungen eingebaut.

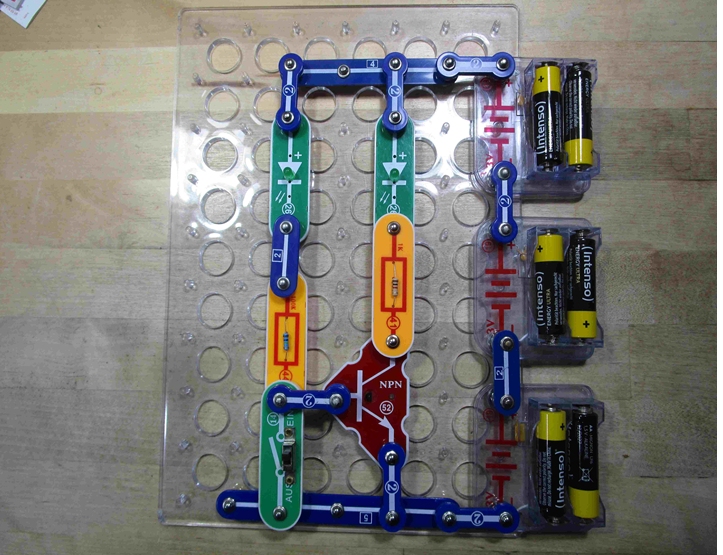

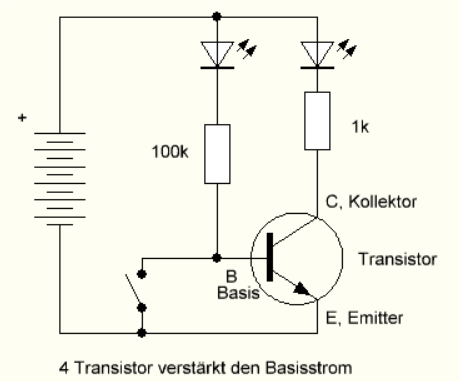

4. Der Transistor



Wenn durch den Basis-Anschluss ein kleiner Strom fließt, fließt durch den Kollektor ein verstärkter Strom Die unterschiedlichen Ströme siehst du an den Helligkeiten der LEDs. Bei geschlossenem Schalter fließt kein Strom durch die Basis, die rechte LED geht dann aus.

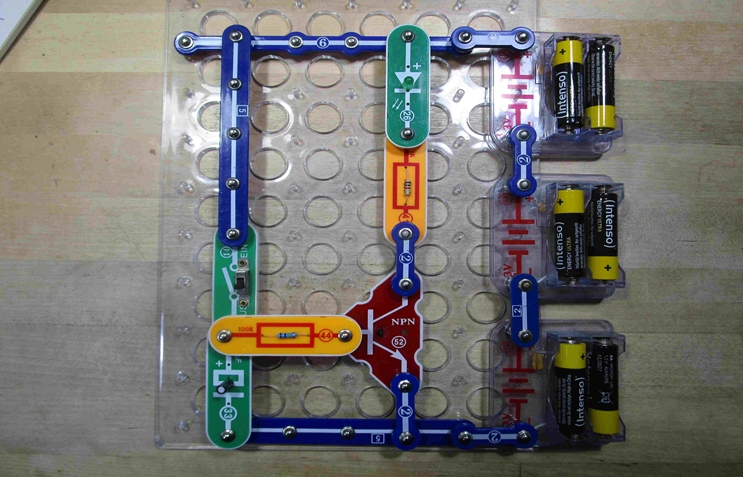

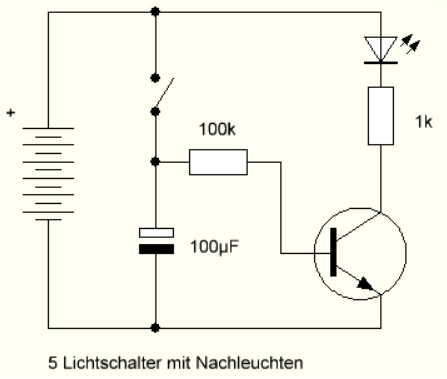

5. Eine Nachlaufsteuerung



Wenn du den Schalter schließt, geht die LED an. Wenn du ihn öffnest, bleibt die LED länger an und geht dann langsam aus. Der große Widerstand an der Basis lässt nur wenig Strom fließen und entlädt den Kondensator langsam. Der Transistor verstärkt den kleinen Strom.

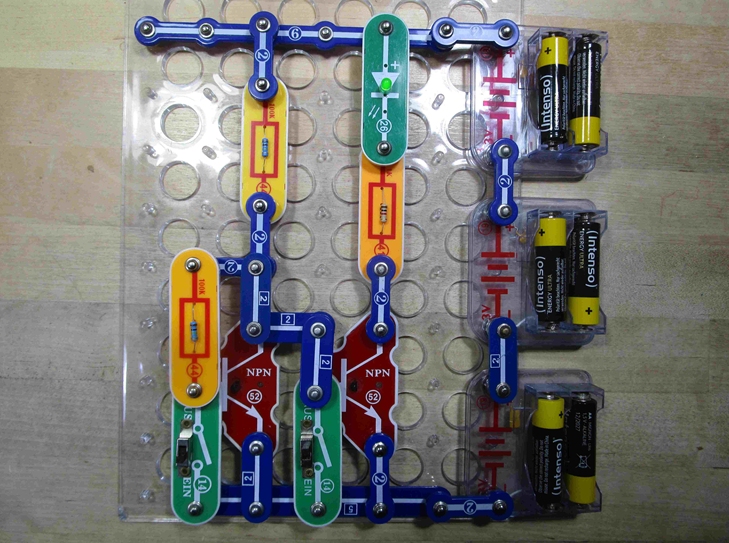

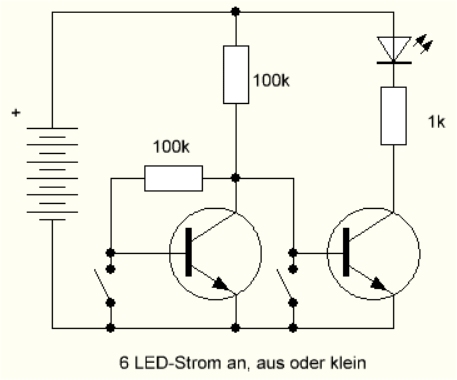

6. Mehr oder weniger Strom



Der linke Transistor leitet etwas Strom ab, sodass der rechte Transistor weniger Basisstrom erhält. Die LED ist deshalb nur schwach an. Mit den beiden Schaltern kannst du jeden Transistor abschalten. Links geschlossen wird die LED heller, rechts geht sie aus.

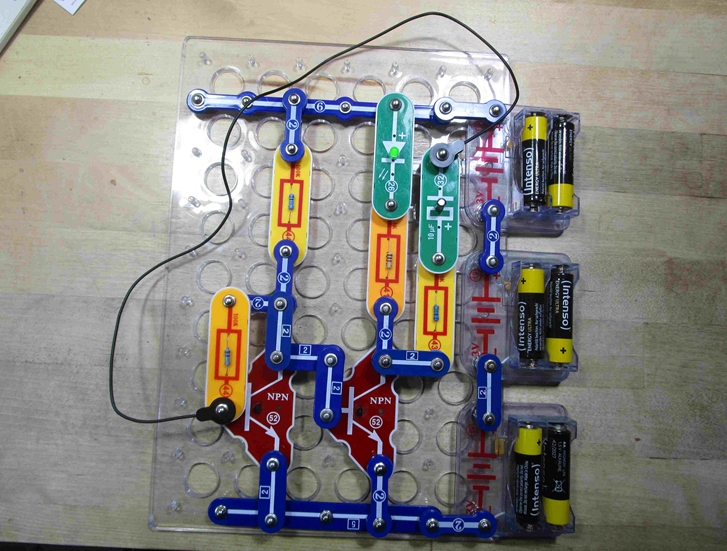

7 Eine Blinkschaltung


Da fehlten nur noch der Kondensator und ein Widerstand, schon funktioniert der Blinker. Der Kondensator wird immer wieder geladen und entladen, sodass die LED ein- und ausgeschaltet wird. Teste verschiedene Kondensatoren und schließe mal einen Lautsprecher an.

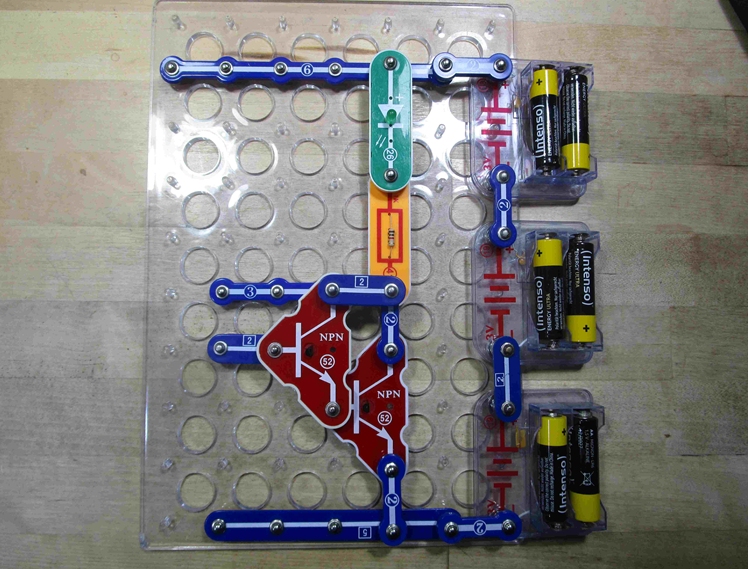

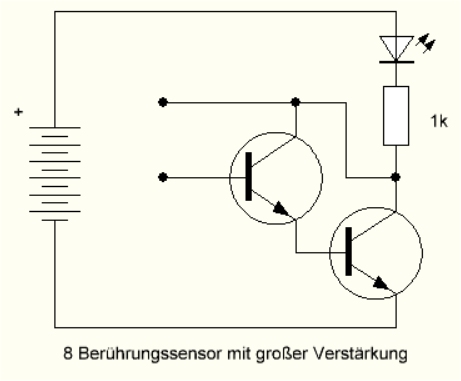

8. Mehr Verstärkung



Der vom linken Transistor verstärkte Strom wird vom rechten Transistor noch einmal verstärkt. Berühre die beiden Kontakte mit dem Finger. Dabei fließt ein sehr kleiner Strom, der verstärkt wird und die LED leuchten lässt.

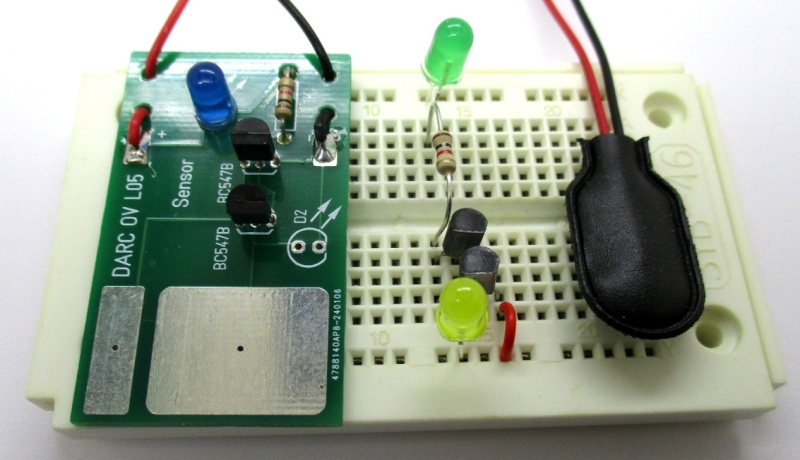

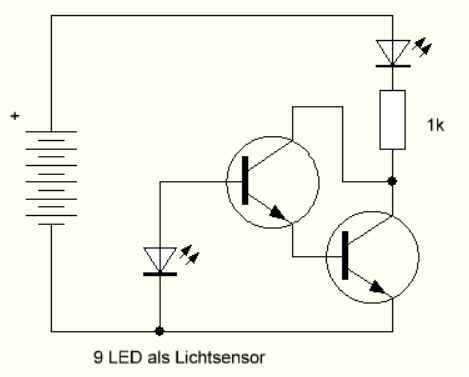

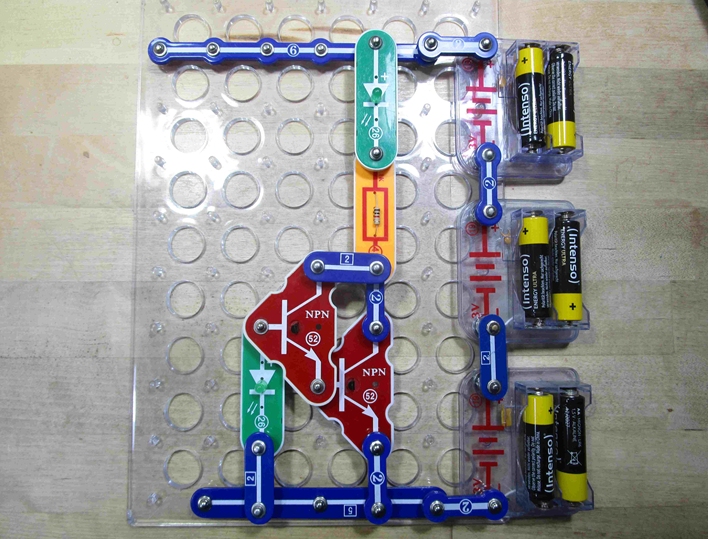

9. Ein Lichtsensor



Die linke LED funktioniert wie eine ganz kleine Solarzelle. Sie liefert nur sehr wenig Strom. Aber die beiden Transistoren verstärken ihn so stark, dass die LED leuchtet. Je heller es wird, desto heller leuchtet die LED.
