Akustisches Voltmeter (U/f-Wandler)
Beitrag zum Schaltungswettbewerb 2017
von Hans-Hermann Stietenroth
Wenn mal keine freie Sicht ist, um ein Voltmeter abzulesen, kann man sich auch die zu messende Spannung anhören, das geht natürlich nicht so genau, aber zum Abschätzen einer Spannung wird es schon reichen. Niedrige Spannung entspricht einer niedrigen Frequenz, eine hohe Spannung entspricht einer höheren Frequenz.

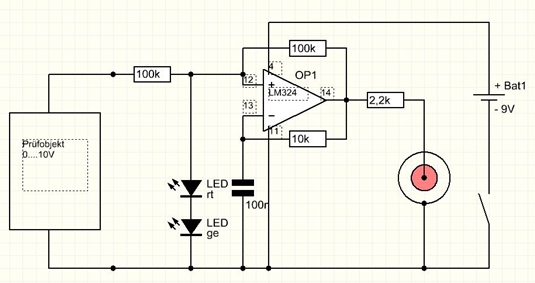

Hier ist die Schaltung. Sie ist ein Teil der Sirenenschaltung (Nr. 20).

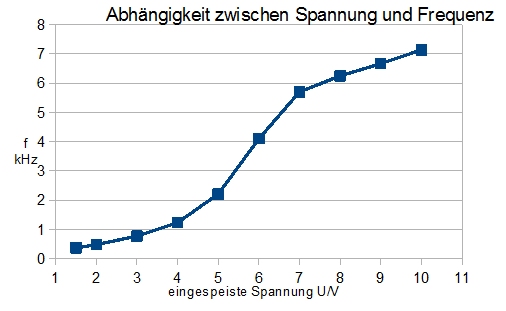

Ohne die Leuchtdioden rot und gelb würde von 0 bis 4,5V die Frequenz ansteigen und ab 4,5V bis 10V die Frequenz wieder abfallen. Die Idee ist, die Spannung auf ca. 4,5V zu halten, mit den beiden Leuchtdioden (rot und gelb) scheint es zu funktionieren, denn hiermit steigt die Frequenz durchgängig von 0...10V.

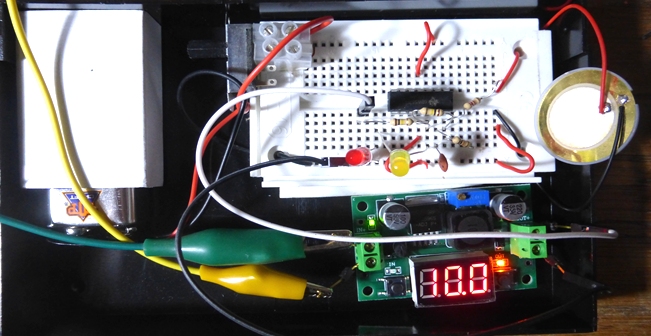

Der Aufbau
