Quarztester mit dem 4007

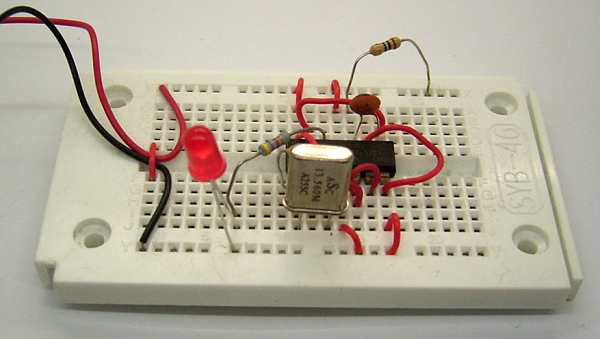

Steckt
man einen Quarz in die Schaltung, beginnt er zu schwingen. Gleichzeitig
leuchtet die LED. So kann man sehr schnell Quarze auf ihre Funktion
prüfen. Bei Bedarf kann auch ein Frequenzzähler mit
angeschlossen werden um die genaue Frequenz zu erfahren.

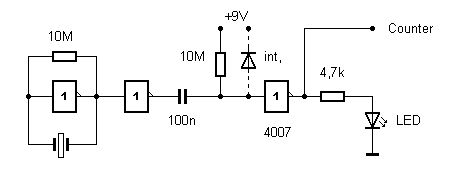

Der
einfache Oszillator kommt ganz ohne zusätzliche Kondenstoren aus, weil
offensichtlich schon die Schaltung selbst genug Kapazität hat. Bis ca. 13.5 MHz
schwingt der Oszillator problemlos an. Auf den eigentlichen Quarzoszillator
folgt eine Pufferstufe und darauf eine Art HF-Detektor. Ohne HF-Signal zieht
der 10-M-Widersatnd den Eingang der dritten Stufe hoch. Der Ausgang ist dann
low, die LED bleibt aus. Wenn aber ein HF-Signal anliegt, verschiebt die Diode
den Eingangspegel mehr in Richtung Mitte. Am Ausgang erscheinen HF-Schwingungen
mit eiern mittleren Spannung bis ca. 4,5 V. Eine Diode muss man übrigens nicht
selbst einbauen, denn hier wird die interne Schutzdiode des Eingangs verwendet.
