Um
bestimmte Ereignisse zu überwachen, z.B. Wechselspannungen,
Impulse, Drehzahlen von Motoren (auch ein Treppenlicht-Automat
wäre mit dieser Schaltung denkbar ) usw., eignet sich der NE556
als nachtriggerbarer monostabiler Multivibrator .Mit der normalen
Beschaltung der NE556 als monostabiler Multivibrator ist ein
Nachtriggern nicht möglich. Lässt man den Entladeausgang
unbeschaltet, und setzt einen externen Transistor für den
Trigger-Start und das Entladen des Kondensators ein, ist ein
Nachtriggern möglich.

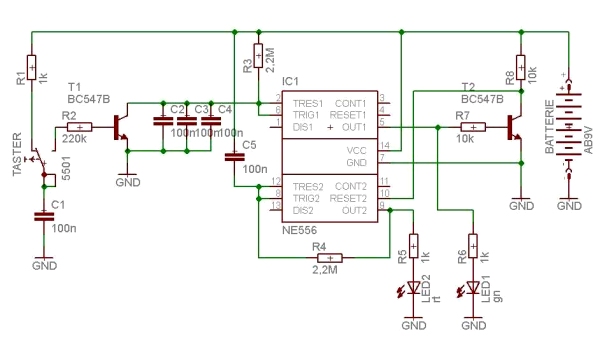

Bei
anliegender Betriebsspannung kann davon ausgegangen werden, dass C2
– C4 aufgeladen, und Out1 auf L-Pegel ist. Wird jetzt der Taster
betätigt, reicht die in C1 gespeicherte Ladung um den Transistor
T1 kurz durch zusteuern. T1 entlädt C2 – C4 und startet den
Trigger (U < 1/3 an Trig1 ). Am Ende des Triggerimpulses sperrt T1
wieder, der Ladevorgang C2 – C4 beginnt. An Out1 liegt
jetzt H-Pegel, der steuert T2 durch. An Reset von
Timer2 liegt jetzt L-Pegel, Timer2 ist gesperrt. Trifft vor Ablauf der
Aktivzeit (vor erreichen von U > 2/3 an Tres1) ein neuer
Triggerimpuls ein wird C2 – C4 durch T1 kurz entladen und der
Ladevorgang beginnt von neuem. LED1, gn, zeigt den Aktivzustand an.
Bleiben die Impulse aus, wird C2 – C4 aufgeladen. Bei Erreichen
der oberen Schaltschwelle an Tres1 geht Out1 auf L-Pegel. T2 sperrt,
dadurch liegt an Reset2 H-Pegel und der astabile MV des Timer2
wird gestartet. LED2, rt, signalisiert den Ausfall des Triggerimpulses.

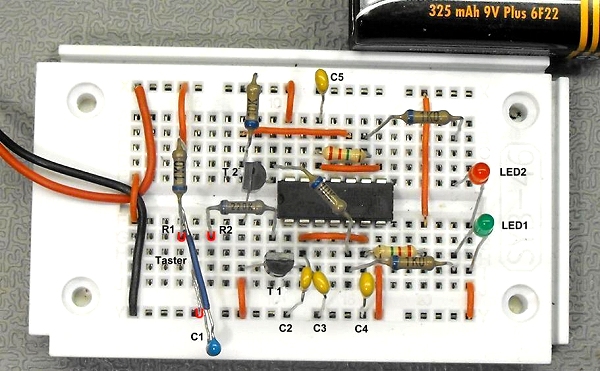

Der Taster zum Auslösen des Triggerimpulses ist im Aufbau mit C1,
R1, R2 simuliert. C2 – C4 sind so gewählt, dass man
auch manuell triggern kann. Die Aktivzeit des MMV wird durch C2-C4 und
R3 bestimmt und lässt sich den Erfordernissen anpassen.
