Radiomann Revisited
von Michael Stutzbach DO6LSM
Ich hatte kurz vor Weihnachten die Gelegenheit einen
Jubiläums-Radiomann aus 2004 zu erwerben, noch original verschweißt.
Hübsches Gerät mit antikem Touch. Und ja, auf der Kurzwelle waren
Sender da an meinem 3m-Draht. Aber leise, sehr leise. Zu leise für
meine Altersschwerhörigkeit.

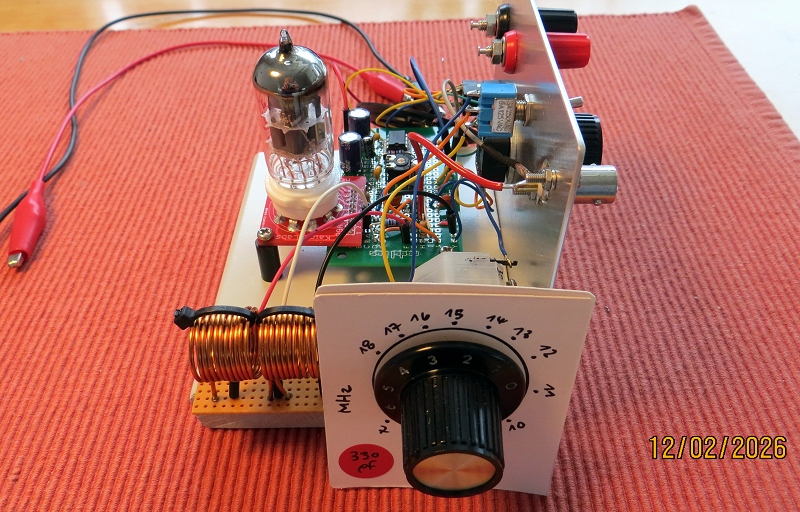

Dann habe ich die Schaltung nachgebaut, statt des Übertragers aber den
LM386 eingesetzt - wie im FRANZIS-Röhrenradio. Die Spule hat 2x11
Windungen mit 1,5cm Durchmesser fast wie im Original. Als Drehko konnte
ich einen NOS Telefunken mit 2x 330pf und 2x 30pf nutzen - früher
offenbar vorgesehen für ein Kofferradio. Es gibt eine 3:1-Untersetzung

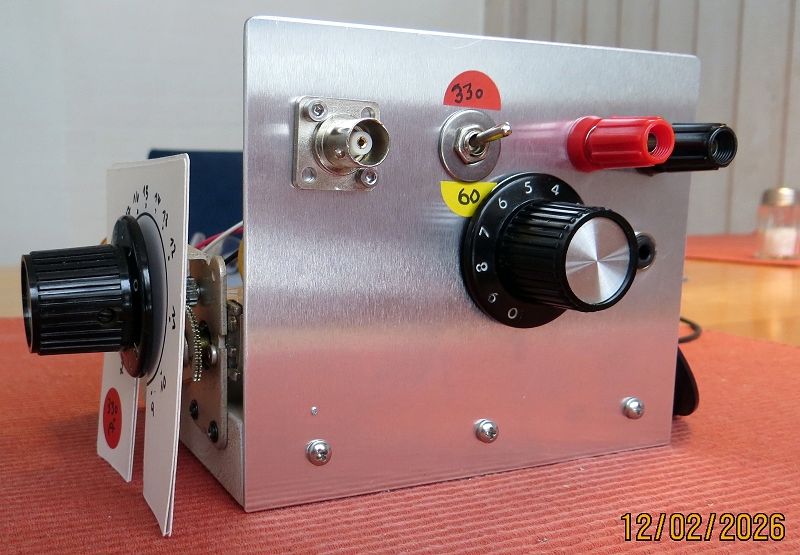

was die Abstimmung erleichtert. Per Schalter werden die Bereiche
gewählt, entweder 60pf (11-17 MHz) oder 330 pf (6-18 MHz).

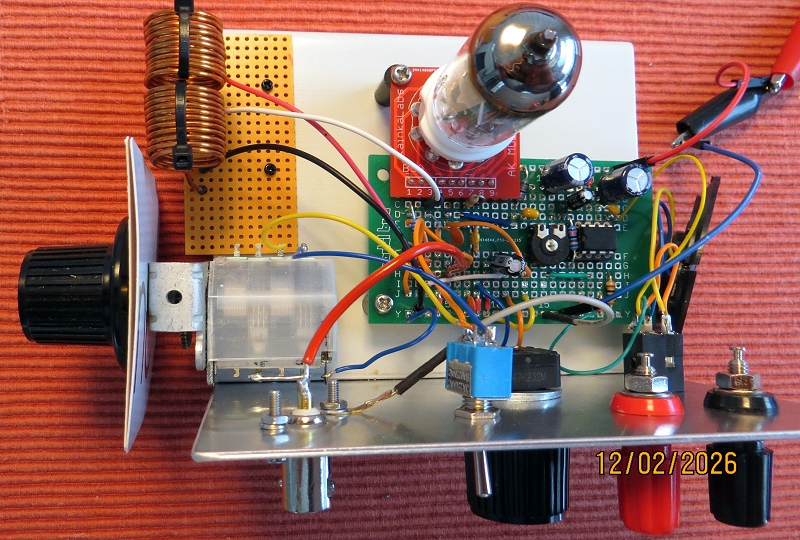

Der Aufbau der Schaltung auf der kleinen MODUL-BUS Platine gelingt
leicht, auch Dank des herausgeführten Röhrensockels. Alles wie
vorgesehen mit 12V versorgt - was der LM386 klaglos mitmacht. Unterm
Strich hervorragender Kopfhörerbetrieb - fast zu laut an der
Außenantenne. Mit etwas gutem Willen geht auch SSB im
Amateurfunkbereich, stets etwas oberhalb der typischen FT8-Signale.
Eine Schaltung die immer noch Spaß macht!
