Mittelwellen-Loop aus dem 3D-Drucker
von Branko Zupan
Die Antenne auf dem Bild ist ähnlich der Gakken Mittelwellen-Antenne (vgl. Ein Kristalldetektor aus Japan). Sie besteht aus acht
einzelnen Elementen, die zusammengesetzt und
mit Superkleber verklebt werden. Am unteren Element ist Platz für den Drehkondensator
mit Drehknopf
von AK Modul-Bus.
Gedruckte
Teile der Rahmenantenne
Antenne
komplet mit Drehkondensator mit Drehknopf.
Ebenfalls für Mittelwelle eignet sich diese Kreuzspule,
leicht herzustellen mit dem 3D-Drucker. Die Spule ist zugleich eine
kleine Atenne und ähnlich wirksam wie ein Ferritstab.
Antenne für Fuchsjagd-Empfänger
Bei der Fuchsjagt muss ein versteckter Sender meist im 80m-Band ausgepeilt werden. Siehe http://ardf.darc.de/

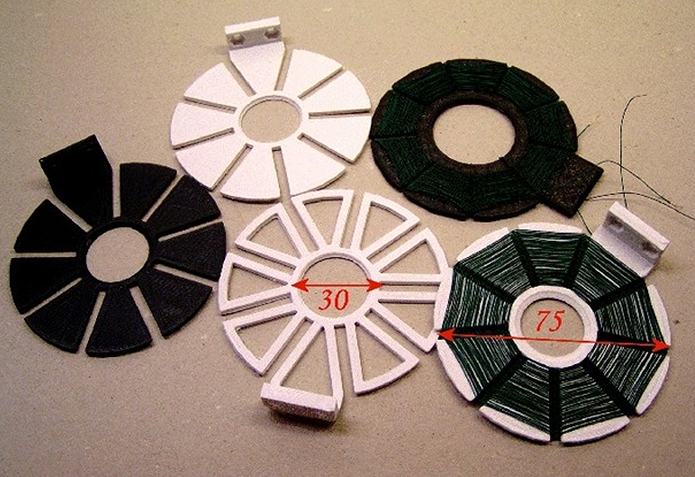

Die
Antenne hat drei Spulen, eine davon ist mit RG174/U Kabel hergestellt
So sind
die einzelnen Spulen verbunden.
Druckdateien: ARDF_Antenna.zip
Alle Dateien für den 3D-Druck dürfen für den privaten Nachbau genutzt werden, nicht aber für den kommerziellen Einsatz.
Meine weiteren 3D-Projekte: www.thingiverse.com/Branez/designs
