Frequenzen über ca. 20 kHz können wir nicht hören. Die meisten Elektret-Mikrofone reichen jedoch bis über 50 kHz, also in den Ultraschallbereich. Ein kleiner Vorverstärker und die PC-Soundkarte mit der richtigen Software reichen aus um diesen Bereich zu untersuchen.

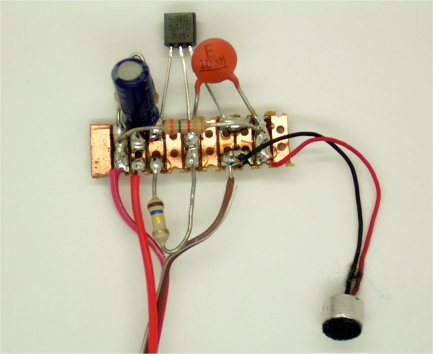

Dieser kleine Vorverstärker kann über eine längere abgeschirmte Leitung an die Soundkarte angeschlossen werden. Ich verwende ein langes Antennenkabel zeitweise für die Zweck, so dass ich Signale aus dem Garten (Fledermäuse) im Arbeitszimmer auswerten kann.
Um Ultraschall hörbar zu machen muss man die Frequenz heruntermischen, genau wie bei einem Kurzwellen-SSB-Empfänger. Das Programm SDRadio ist für Kurzwellenempfänger gedacht und arbeitet als ZF-Stufe und Demodulator an der Soundkarte. Wenn die vorhandene Soundkarte eine Abtastrate von 96 kHz unterstützt kann man den ganzen Bereich bis 48 kHz abhören.

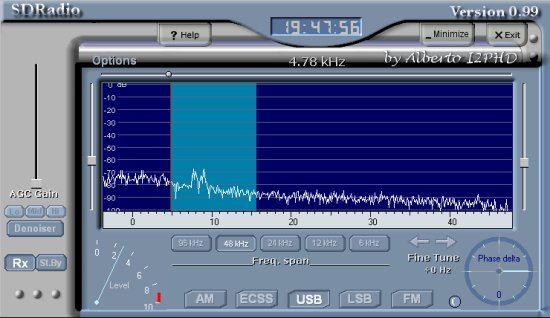

Das Programm zeigt das Spektrum des Signals und erlaubt es einen beliebigen Bereich herunterzumischen. Mit der Maus verschiebt man die BFO-Freqeunz und die gewünschte Bandbreite. Im Bild sieht man Rufe eines Rotkehlchens, deren Frequenz um, 5 kHz nach unten verschoben wird. Interessant ist, dass dieser Vogel immer ein Zweitonsignal erzeugt. Es erscheint jetzt nicht mehr bei 8 kHz sondern man hört es bei ca. 3 kHz. Durch das Tieferlegen hören sich die Vögel an als wären sie viel größer. Der heimische Garten wird so zum Amazonas-Urwald. Aber noch interessanter wird es am Abend, wenn alle Vögel schlafen gehen. Dann kommen nämlich die Fledermäuse mit ihren Rufen im Bereich um 40 kHz.Wichtig sind folgende Einstellungen: An der Soundkarte muss der richtige Eingang gewählt werden, hier: Line In. Der zugehörige Regler soll ganz hochgestellt werden.

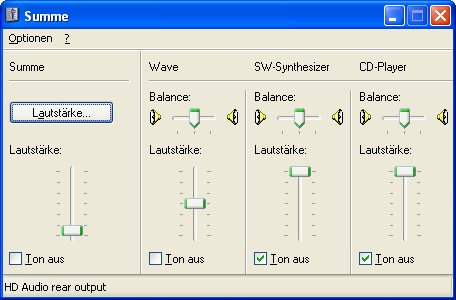

Für die Ausgabe soll nur Wave eingeschaltet bleiben. Falls auch der Soundkarten-Eingang hier auftaucht (Mithörton) muss er ausgeschaltet werden. Mit dieser Einstellung kommt nur das demodulierte Signal aus dem SDRadio zum Lautsprecher.
Ganz wichtig ist die Einstellung der Abtastrate 96 kHz (Options). Die Anzeige soll auf 48 kHz stehen (unter dem Spektrum).
Zum Testen des kompletten Ultraschallempfängers eignet das Klimpern eines Schlüsselbundes. Die meisten Schlüssel haben eine ausgeprägte Resonanz im Ultraschallbereich. Weitere mögliche Signalquellen habe ich für den Kosmos-Fledermausdetektor beschrieben: Akustische Versuche zum Fledermausdetektor

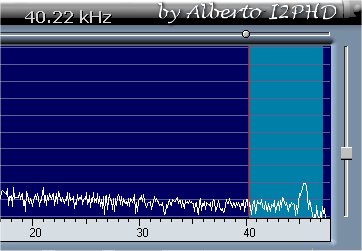

Hier sieht man nun Signale von Fledermäusen. Die von den Tieren verwendeten Rufe liegen hauptsächlich im Bereich 41 kHz bis 48 kHz. Damit dürfte es sich um Zwergfledermäuse handeln, die in Wohngebieten besonders häufig im April bis Juli während der Brutzeit anzutreffen sind. Übrigens, wenn man die Signale hört, kann man die Tiere auch sehen. Testen Sie es mal. Vielleicht geht es Ihnen dann auch so wie mir, ich dachte vorher immer, das wären Vögel.
