Den Kern des Spiels bildet ein ATmega8-Controller. Eine

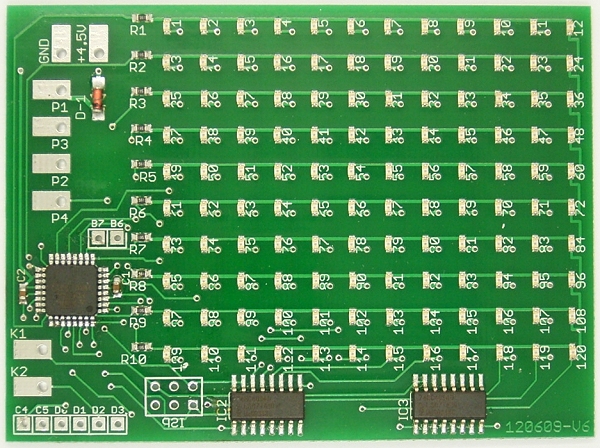

Matrix mit 120 LEDs ist in zehn Reihen mit je 12 LEDs angeordnet. Der
Mikrocontroller steuert die Reihen in einem Multiplex-Verfahren. Dabei werden
die Anoden direkt über Ports angesteuert, die Kathoden über zwei
Schieberegister HC4094.
Die Potis werden über ADC6 und ADC7 abgefragt. Das obere
Ende der Potis liegt an VCC, das untere Ende am Port PD2 (INT0). Nach dem Ende
eines Spiels schaltet das Programm PD2 hoch, sodass keine Spannung an den Potis
liegt. Alle LEDs werden abgeschaltet, der AD-Wandler gestoppt und der
Mikrocontroller in den Power-Down-Modus versetzt. Der Stromverbrauch sinkt
damit auf unter 1 µA. Deshalb wird kein Hauptschalter benötigt. An PD2 und an
GND liegt aber auch der Münzkontakt (K1 und K2). Er kann damit einen Interrupt
auslösen und das Spiel neu starten.
Auf der Platine finden Sie zahlreiche nicht verwendete
Anschlüsse. Sie werden teilweise für die Produktion benötigt und sind auch für

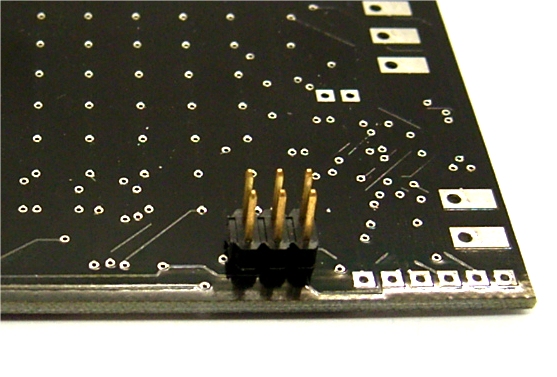

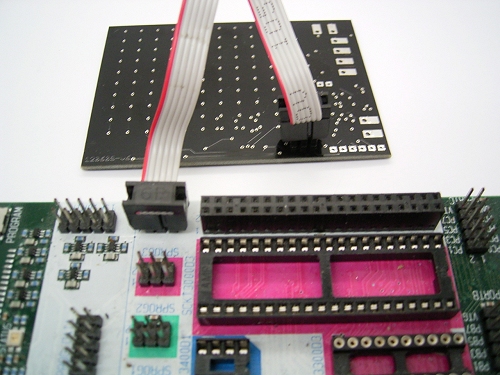

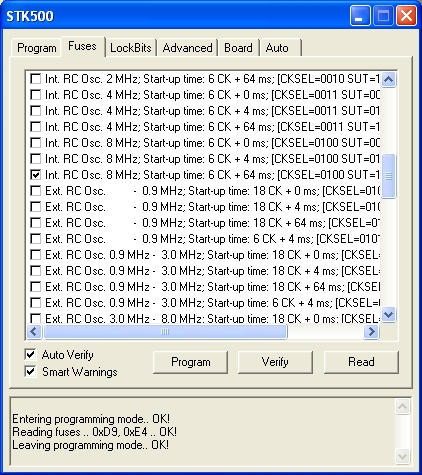

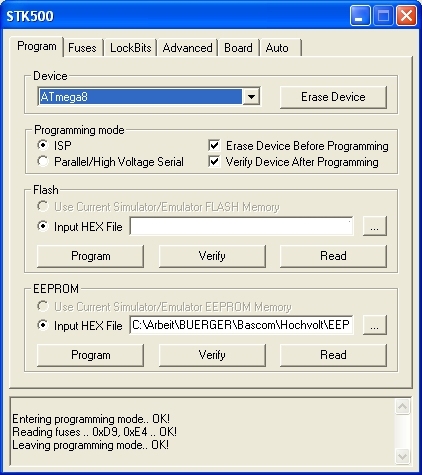

eigene Projekte nützlich. Über den sechspoligen ISP-Anschluss (von unten
bestückt) können Sie den Controller neu programmieren und damit eigene Projekte
entwickeln. Tun Sie dies jedoch nur, wenn Sie bereits über Erfahrungen mit
Mikrocontrollern verfügen, denn bei einem Fehler könnte das System Schaden
erleiden. Zusätzlich gibt es acht freie Portanschlüsse für beliebige Aufgaben.

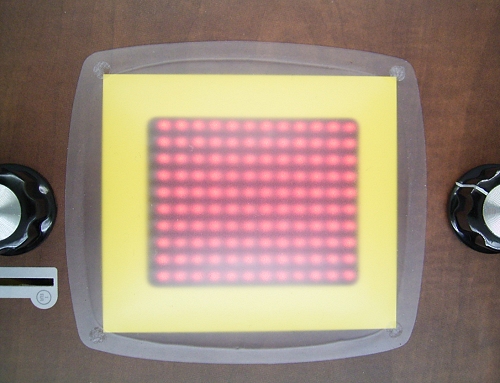

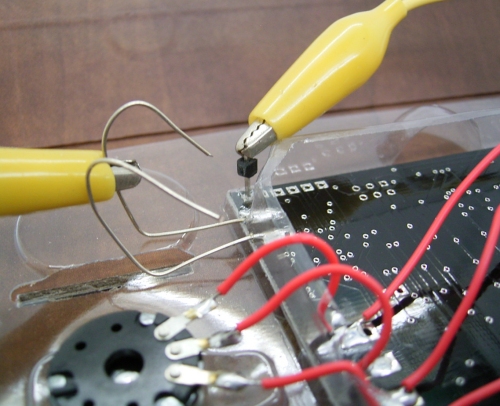

Der Anschluss C4 ist auch in der mitgelieferten Firmware
aktiv und dient als Testeingang. Wenn Sie C4 an GND legen und dann die
Betriebsspannung anlegen bzw. einen Reset auslösen, erscheint vor dem
eigentlichen Spiel ein Display-Test, bei dem alle LED angesteuert werden. Um
den Testlauf zu beenden muss noch einmal die Batterie entfernt werden.
