Soundchip sendet auf Mittelwelle


 aus ELO 2008
Elektronik-Labor  Labortagebuch  ELO HF

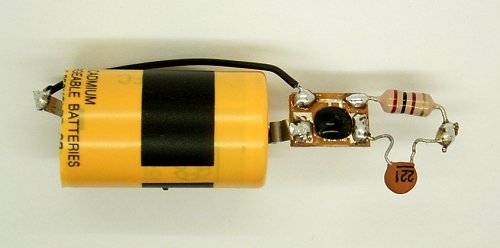

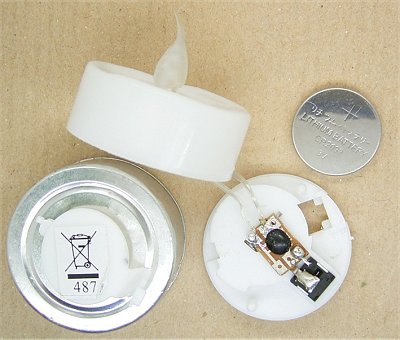

Weil ich eine LED-Kerze umgebaut habe ist der Soundchip übrig geblieben. Was macht man nun damit? Am besten ein kleines HF-Experiment. An den Ausgang kommt eine Festinduktivtät von 100 µH in Reihe mit einem Kondensator 220 pF. Dieser Serienschwingkreis hat eine Resonanz bei ca. 1 MHz, mitten im Mittelwellenbereich. Er wird durch die Schaltflanken des Ausgangstreibers angeregt.

Den Minisender hält man nahe an die Ferritantenne eine MW-Radios. Und schön hört man „Für Elise", schön schräg und schrill. Die Musik ertönt genau eine Oktave höher als original, weil sowohl die positive als auch die negative Flanke des Rechteck-Ausgangs je einen HF-Impuls anregt.
