TestLab 5.0 für den RPi 4

Elektronik-Labor Projekte Mikrocontroller TLScript

Download (16.7.26): TestLab50.zip

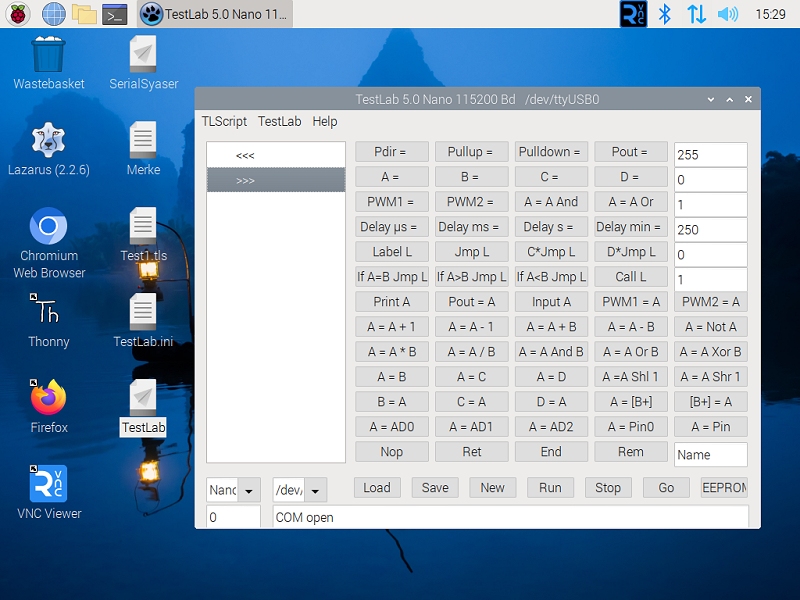

Nach zwei Vorversuchen zu FreePascal und zu SynaSer habe ich nun das TestLab auf dem Parpberry Pi 4 kompiliert. Dabei bin ich auf verschiedene Probleme gestoßen, weil nicht für jede Hardware der richtige Treiber vorhanden war, und weil die hohe Übertragungsgeschwindigkeit von 1 MBaud nicht angenommen wurde. Um überhaupt erstmal einen Anfang zu bekommen, habe ich das TestLab nur für den Arduino Nano und für 115200 Baud über ttyUSB0 kompiliert. Die Firmware für den Nano wurde dazu auf 115200 Baud umgestellt, sodass eine spezielle Version nur für den RPi 4 verwendet wird. Alles nötige ist im Zip enthalten.

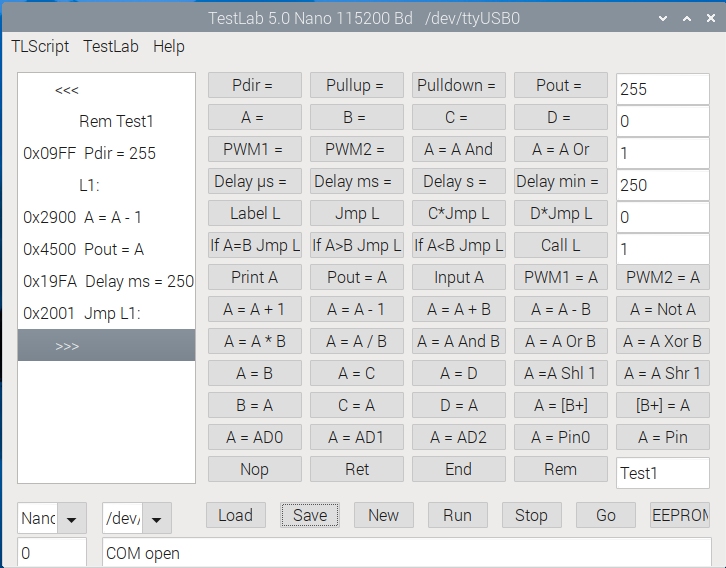

Für einen ersten Versuch wurden die acht digitalen Ausgänge mit LEDs diesmal mit einem Abwärtszähler angesteuert. Das Script Test1.tls ist mit im Zip enthalten und kann mit Load geladen werden.

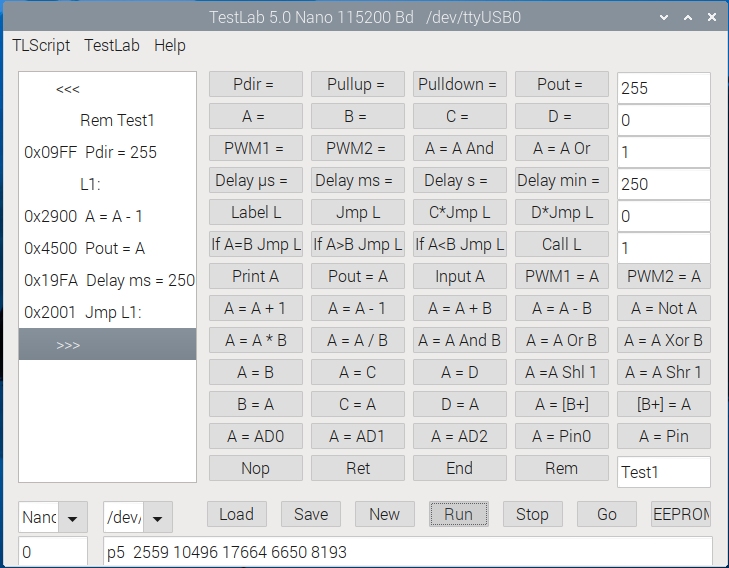

Mit einem Klick auf Run wird das Programm übertragen und läuft sofort.

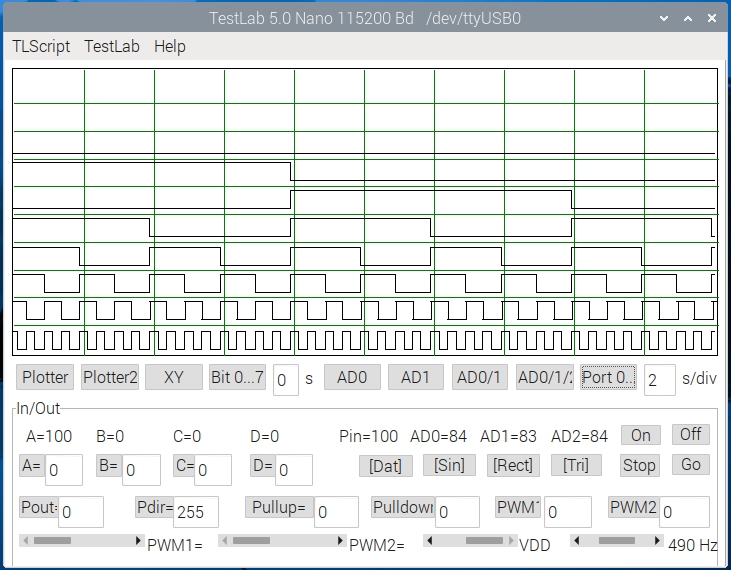

Nach einem Wechsel ins TestLab-Fenster funktioniert alles schon wie in der Windows-Version. Hier wurden die Pegelwechsel an Port 0...7 aufgezeichnet.
