Diode als Temperatursensor

Elektronik-Labor  Notizen  Projekte  Labortagebuch  Elexs-USB





AD1.exe starten

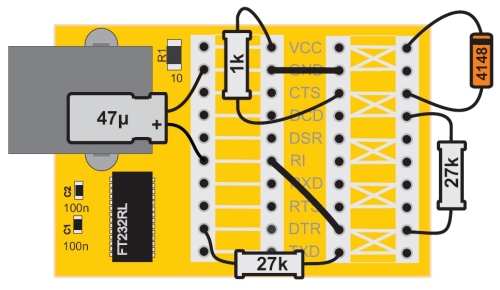

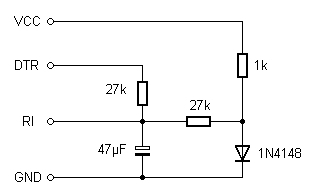

Die Spannung an einer Diode in Durchlassrichtung verringert sich bei gleichem Strom und steigender Temperatur mit jedem Grad um etwa 2 Millivolt. Sie kann daher als Temperatursensor bis etwa 200 Grad Celsius eingesetzt werden. Durch die Si-Diode fließt ein Strom von ca. 4,6 mA. Bei Zimmertemperatur von 20 Grad misst man etwa 0,65 V. Eine vorsichtige Erwärmung der Diode z.B. mit einem Feuerzeug verringert die Messspannung. Bei 100 Grad wird etwa 0,25 V gemessen.
