TPS-System auf der Pingpong-Platine

Mit TRACE/MONITOR-Mode und zusätzlichen Befehlen

von Heinz D.
Elektronik-Labor  Projekte   TPS




Obwohl Hermann Nieder bereits eine Anzeige mit Pingpong für die M8-Mini-TPS gebaut hat, wollte ich versuchen, alles auf der Pingpong-Platine zu realisieren.

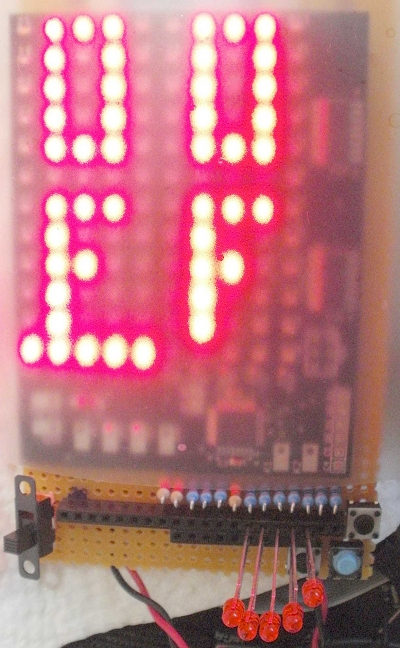

Die Hardware

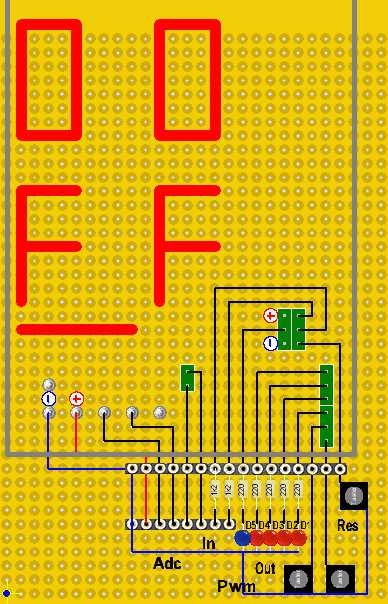

Sämtliche Anschlüsse sind auf Buchsen geführt. Der Mega8 ist nicht kurzschlussfest. Im Foto sind an jedem Ausgang 220R und an jedem Eingang 1k2 zu sehen. Als absolutes Minimum können die abgebildeten Widerstände angesehen werden.





Dies ist die TPS-Anschlussbelegung am ATmega8 der Pingpong-Platine:

B3 Pwm1 (ISP mosi)
B4-7 In (ISP miso+sck+Quarz)
C4+5 S1+S2
C6+7 Adc1+2
D0-3 Out

Ist ein ISP-Programmierer angeschlossen, muss Pwm, In.0 und In.1 hochohmig sein (bitte nichts anschließen).
Wird der TRACE/MONITOR-Mode benutzt, wird das Pongfeld durch PWM gestört und In.0 wird kurzzeitig zum Ausgang (bitte nicht verwenden).
Im normalen Holtek/M8-mini-Mode gelten keine Einschränkungen!

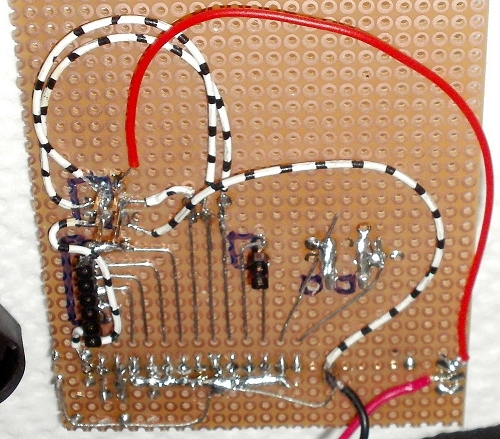

Da die Bauteile ohnehin fixiert werden müssen, hat sich (m)ein 'Pong-Shield' schon mehrfach bewährt. Die Pong wird nur gesteckt, kann schnell getestet oder ausgewechselt werden (löten muss man sowieso). Bei einem Wackelkontakt kann ! EIN EINZIGER ! Pin an einer Ecke diagonal nach außen gebogen werden! Die Pfostenverbinder haben 1mm quadratisch, die Lötnägel haben 1,3mm Durchmesser.


Software

Um alles in 4kB unterzubringen, musste ich die Routinen etwas straffen. Bei der Bedienung ändert sich nichts. Der TRACE-Mode wurde für Anfänger hinzugefügt und soll bei der Fehlersuche helfen. Der MONITOR-Mode ist eine hübsche Spielerei.


Anzeige-Routine:

Die 16 Zeichen (0-F) werden durch Data-Zeilen bestimmt. Die Position wird von den Variablen bestimmt.

Sub Zeig_4:
   J = Pc / 16 : X_pos = 8 : Y_pos = 1 : Zeig_1             'PC-High
   J = Kom : X_pos = 2 : : Zeig_1                           'Befehl
   J = Pc And 15 : X_pos = 8 : Y_pos = 32 : Zeig_1          'PC-Low
   J = Dat : X_pos = 2 : : Zeig_1                           'Daten
End Sub

Sub Zeig_1:
   Loes = Y_pos * 31 : Loes = 1023 - Loes                   'Löschmuster(Kursormuster)
   Restore Dat0
   For I = 0 To J : Read K : Read K : Read K : Read K : Read K : Next I       'Zeichen überspringen
   For I = 0 To 4
      Read K
      Pof(x_pos) = Pof(x_pos) And Loes
      Zeig = K * Y_pos                                      'Y_pos = 1 oder 32
      Pof(x_pos) = Pof(x_pos) Or Zeig                       'Zeichen schreiben
      Incr X_pos
   Next I
End Sub


Die Programmier-Routine (Funktionen unverändert):

Die Variable Adr wurde in PC für ProgramCounter umbenannt,
Prog wurde in STATE umbenannt, weil der Abschnitt 'Programmieren' eine (6-) StateMachine darstellt:

State 0: EEByte holen (PC,Kom,Dat anzeigen) zu State 1 wechseln

State 1: S1(STEP)-> Kom=0, anzeigen und zu State 2 (Kom geändert)
State 1: S2(NEXT)-> Kom anzeigen und zu State 3 (keine Änderung)

State 2: S1(STEP)-> Incr Kom, anzeigen und in State 2 bleiben
State 2: S2(NEXT)-> zu State 4 (Kom geändert)

State 3: S1(STEP)-> Dat=0, anzeigen und zu State 5 (Dat geändert)
State 3: S2(NEXT)-> ohne speichern zu State 0 (keine Änderung)

State 4: S1(STEP)-> Dat=0, anzeigen und zu State 5 (Kom+Dat geändert)
State 4: S2(NEXT)-> EEByte aus Kom*16+Dat zurückschreiben, zu State 0

State 5: S1(STEP)-> Incr Dat, anzeigen und in State 5 bleiben (Dat geändert)
State 5: S2(NEXT)-> EEByte aus Kom*16+Dat zurückschreiben, zu State 0

Der Kursor zeigt das veränderbare Nibble.


Der TRACE-Mode und der MONITOR-Mode

Es wurde ein TRACE-Modus (=Einzelschritt-Modus) eingefügt (mit Reset+S1). Ist das TRACE-Bit gesetzt, wird die Anzeige eingeschaltet und das Abarbeiten nach jedem Befehl gestoppt (weiter mit S1). Im Monitor-Mode (Reset mit S1+S2) wird die Anzeige eingeschaltet ohne auf S1 zu warten. Die Abarbeitung wird erheblich langsamer und es gelten die Einschränkungen des Trace-Mode.

'########################
   If Monitor = 1 Then Zeig_4
   If Trace = 1 Then
      While S1 = 1 : Wend : Waitms 50 :
      While S1 = 0 : Wend : Waitms 50                       'S1=STEP
   End If
'########################



Neue Befehle

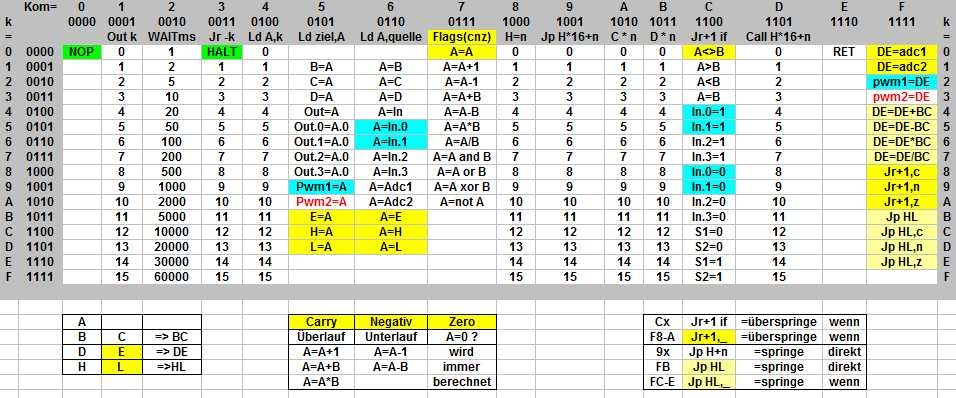

Die gelb markierten Befehle gehen über den ursprünglichen Befehlsvorrat der Mini-TPS hinaus. Anfänger können diesen Abschnitt ruhigen Gewissens ignorieren (voll abwärtskompatibel mit Holtek und M8-Mini-TPS). Die roten Befehle funktionieren auf dem Pong-System nicht.

Mit den Zusatzbefehlen kann der ADC- und der PWM- Bereich mit hoher Auflösung und Skalierung genutzt werden. Dabei werden die Nibble-Register B, C, D, E, H, L zu Doppelnibble=Byteregister BC, DE und HL zusammengefasst und nutzbar. Je nach gesetztem Flag-Bit können bedingte Sprünge stattfinden. Die Flagbits werden nur nach mathematischen oder logischen Befehlen gesetzt:

Carry = cy = c wird gesetzt, wenn das Ergebnis größer war, als das A-Register fassen kann (Überlauf)
Negativ = ne = n wird =1, wenn das Ergebnis kleiner 0 -> negativ war (Unterlauf)
Zero =ze = z wird immer gesetzt, wenn das Ergebnis A=0 war

Beispiele: A=7; B=9

Befehl A=A+B; Ergebnis= 16dez (=10hex) -> c=1; A=0 (weil (max.A=15dez) übergelaufen ist)
Befehl A=A-B; Ergebnis= -2dez (=FEhex) -> n=1; A=E (=14dez ? wegen Unterlauf)
Befehl A=A*B; Ergebnis= 63dez (=3Fhex) -> c=1; A=F (c zeigt an, das A übergelaufen ist)
Befehl A=A/B; Ergebnis=0,7dez (=00hex) -> z=1; A=0 (z zeigt an, das B größer als A war)

Der Befehl 'FF' (nicht in der Befehls-Tabelle) arbeitet wie 'E0' =Return from Call, wenn jedoch kein Unterprogramm aufgerufen wurde, wird ein Sprung nach PC=00 (Jp 0) ausgeführt (wird ggf. nochmal geändert).

Ich habe nicht alle Kombinationen getestet. Daher könnten noch Fehler enthalten sein. Für eine Anpassung auf M8-mini mit/ohne AfA müssen nur die Anzeige-Aufrufe angepasst/ergänzt werden.


Download: 8-TPS-Pong-bas-hex.zip

'8-TPS-Pong (M8)  compiliert mit BASCOM 2.0.7.1 (demo) 4kB !
'
'M8-Original von B.Kainka
'Pong-Anpassung, MONITOR-Mode und TRACE-Mode hinzugefügt von Heinz D.
'
'von den 13 Ports sind 2 nicht problemlos
'B3=Pwm ist gleichzeitig Taktausgang für 4094-LED-Feld
'B4=In.0 ist gleichzeitig Datenausgang für 4094-LED-Feld
'
'Adr wurde in PC=ProgramCounter geändert
'Prog wurde in State geändert, eine StateMachine sollte auch so heissen
'AdrHi wurde H
'AdrLo wurde L
'Flags carry(cy), negativ(ne) und zero(ze)
'Byte-Register BC, DE und HL
'Nach wie vor ist kein verschachteltes CALL zulässig (nur eine Return-Adresse)!
'
'Befehl FF =Return von CALL, oder Jp 0 wenn kein CALL
'
'B3 Pwm1 (ISP mosi)
'B4-7 In (ISP miso+sck+Quarz)
'C4+5 S1+S2
'C6+7 Adc1+2
'D0-3 Out
'-------------------------------------------------------------------------------
$crystal = 8000000 'keine Fuse verändert
$regfile = "m8def.dat"
$hwstack = 100 '32+8=40-
$swstack = 100 '4-32
$framesize = 100 '20-64

Declare Sub Adc_1
Declare Sub Adc_2
Declare Sub Ee_rd 'lese EE
Declare Sub Ee_wr 'schreibe EE
Declare Sub Jp_hk 'Jp H*16+Konstante
Declare Sub Jp_hl 'Jp H*16+L
Declare Sub Skip 'incr PC und State=0
Declare Sub Zeig_1 '1 Zeichen
Declare Sub Zeig_4 '4 Zeichen

'alte
Dim A As Byte
Dim B As Byte
Dim C As Byte
Dim D As Byte
Dim Pc As Byte 'ProgramCounter
Dim Eebyte As Byte 'Kom*16+Dat
Dim Dat As Byte
Dim Kom As Byte
'Dim Adrhi As Byte 'H
Dim H As Byte 'High-Nibble
'Dim Adrlo As Byte 'L
Dim L As Byte 'Low-Nibble
Dim Adrret As Byte 'Rück von Call
Dim State As Byte 'STATE
Dim Dd As Word 'temp

'neue
Dim E As Byte 'für DE
Dim Bc As Byte 'Byte aus B*16+C
Dim De As Byte 'Byte aus D*16+E
Dim Hl As Byte 'Byte aus H*16+L
Dim Cy As Byte 'carry
Dim Ne As Byte 'negativ
Dim Ze As Byte 'zero
Dim Trace As Byte 'TRACE-Mode
Dim Monitor As Byte 'TRACE-Mode

'Pong-Feld
Dim Pod As Byte 'temp
Dim Pof(12) As Word 'PongFeld
Dim Poc As Byte 'PongSpalte
Dim I As Byte 'index
Dim J As Byte 'Anzeige 0-15 (0-F)
Dim K As Byte 'für Data
Dim Zeig As Word 'Data-Muster
Dim Loes As Word 'Lösch-Muster
Dim X_pos As Byte , 'X-Pos 1-12
Dim Y_pos As Byte 'Y-Pos 1 (2,4,8,16) 32

Ddrb = &B00011100 : Portb.4 = 1 : For I = 0 To 11 : Portb.3 = 1 : Portb.3 = 0 : Next I 'CLS

'Pong--------vvvvv
Ddrb = &B00000011
' ^-----PWM

Portb = &B11110000
' ^^^^------In.0-3 Pullup
'Pong---------vvvv
Ddrc = &B00001111
'ADC------^^

Portc = &B00110000
' ^^------S1+S2 Pullup
'Pong-----vvvv
Ddrd = &B11111111
' ^^^^--Out.0-3 = D.0-3

Config Adc = Single , Prescaler = Auto , Reference = Off : Start Adc

Config Timer0 = Timer , Prescale = 64 'für Pong-Feld
On Ovf0 T0interrupt :
Enable Timer0 :
Disable Interrupts :
Stop Timer0

Config Timer2 = Pwm , Prescale = 1 , Pwm = On , Compare Pwm = Clear Up : Start Timer2

In0 Alias Pinb.4 : In1 Alias Pinb.5 : In2 Alias Pinb.6 : In3 Alias Pinb.7
In4 Alias Pinb
Out0 Alias Portd.0 : Out1 Alias Portd.1 : Out2 Alias Portd.2 : Out3 Alias Portd.3:
Out4 Alias Portd:
S1 Alias Pinc.4 'Dateneingabe/STEP
S2 Alias Pinc.5 'Programmieren/NEXT
'+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Waitms 300

If S1 = 0 Then 'Trace/Monitor
Monitor = 1
Enable Interrupts :
Start Timer0 'LED-Feld ein
If S2 = 1 Then Trace = 1
Else 'Programmieren/Ausführen
If S2 = 0 Then Goto Programmieren
End If

While S1 = 0 : Wend : While S2 = 0 : Wend : Waitms 123 'warte bis S1/S2 losgelassen

Ausfuehren:

Pc = 0
Do
Ee_rd 'Kom+Dat holen
'########################
If Monitor = 1 Then Zeig_4
If Trace = 1 Then
While S1 = 1 : Wend : Waitms 123 :
While S1 = 0 : Wend : Waitms 123 'S1=STEP
End If
'########################

If Kom = 1 Then Out4 = Dat 'Port = Konstante
'###
If Kom = 2 Then 'Wartezeit
Select Case Dat
Case 0 : Waitms 1
Case 1 : Waitms 2
Case 2 : Waitms 5
Case 3 : Waitms 10
Case 4 : Waitms 20
Case 5 : Waitms 50
Case 6 : Waitms 100
Case 7 : Waitms 200
Case 8 : Waitms 500
Case 9 : Waitms 1000
Case 10 : Waitms 2000
Case 11 : Waitms 5000
Case 12 : Waitms 10000
Case 13 : Waitms 20000
Case 14 : Waitms 30000
Case 15 : Waitms 60000
End Select
End If
'###
If Kom = 3 Then Pc = Pc - Dat Else Skip 'Jr-Konstante
'###
If Kom = 4 Then A = Dat 'Ld A,Konstante
'###
If Kom = 5 Then 'Ld ziel,A
Select Case Dat
Case 1 : B = A
Case 2 : C = A
Case 3 : D = A
Case 4 : Out4 = A
Case 5 : Out0 = A.0
Case 6 : Out1 = A.0
Case 7 : Out2 = A.0
Case 8 : Out3 = A.0
Case 9 : Pwm2 = A * 17
' Case 10 Pwm1b = A * 17 'bei pong nicht
Case 11 : E = A 'neu
Case 12 : H = A 'H=A
Case 13 : L = A 'L=A
End Select
End If
'###
If Kom = 6 Then 'Ld A,quelle
Select Case Dat
Case 1 : A = B
Case 2 : A = C
Case 3 : A = D
Case 4 : A = In4 / 16 'B.4-B.8
Case 5 : A = In0
Case 6 : A = In1
Case 7 : A = In2
Case 8 : A = In3
Case 9 : Adc_1
Case 10 : Adc_2
Case 11 : A = E 'neu
Case 12 : A = H 'A=H
Case 13 : A = L 'A=L
End Select
End If
'###
If Kom = 7 Then 'Mathe+Logic+Flags
Select Case Dat
' Case 0 : A = A '--z
Case 1 : Incr A 'c-z c=1 Überlauf
Case 2 : Decr A '-nz n=1 Unterlauf
Case 3 : A = A + B 'c-z c=1 Überlauf
Case 4 : A = A - B '-nz n=1 Unterlauf
Case 5 : A = A * B 'c-z c=1 Überlauf
Case 6 : A = A / B '--z z=1 B>A
Case 7 : A = A And B '--z
Case 8 : A = A Or B '--z z=1 A=0 und B=0
Case 9 : A = A Xor B '--z
Case 10 : A = Not A '--z
End Select
If A > 127 Then Ne = 1 Else Ne = 0 'n=1 =Unterlauf ?
If A > 15 Then Cy = 1 Else Cy = 0 'c=1 =Überlauf ?
A = A And 15
If A = 0 Then Ze = 1 Else Ze = 0 'zero ?
End If
'###
If Kom = 8 Then H = Dat 'H=Oberes Nibble der Adresse
'###
If Kom = 9 Then Jp_hk 'Jp H*16+Konstante
'###
If Kom = 10 Then 'For i = 1 to C : Jp Hk
If C > 0 Then : Decr C : Jp_hk : End If 'Jp H*16+Konstante
End If
'###
If Kom = 11 Then 'For i = 0 to D ...
If D > 0 Then : Decr D : Jp_hk : End If 'Jp H*16+Konstante
End If
'###
If Kom = 12 Then 'Jr+1 if
Select Case Dat
Case 0 : If A <> B Then Skip 'neu
Case 1 : If A > B Then Skip
Case 2 : If A < B Then Skip
Case 3 : If A = B Then Skip
Case 4 : If In0 = 1 Then Skip
Case 5 : If In1 = 1 Then Skip
Case 6 : If In2 = 1 Then Skip
Case 7 : If In3 = 1 Then Skip
Case 8 : If In0 = 0 Then Skip
Case 9 : If In1 = 0 Then Skip
Case 10 : If In2 = 0 Then Skip
Case 11 : If In3 = 0 Then Skip
Case 12 : If S1 = 0 Then Skip
Case 13 : If S2 = 0 Then Skip
Case 14 : If S1 = 1 Then Skip
Case 15 : If S2 = 1 Then Skip
End Select
End If
'###
If Kom = 13 Then : Adrret = Pc : Jp_hk : End If 'Call H*16+Dat
'###
If Kom = 14 Then
Pc = Adrret 'Return alt
End If
'###
If Kom = 15 Then 'neu 6%
Bc = B * 16 : Bc = Bc + C
De = D * 16 : De = De + E
Select Case Dat
Case 0 : Adc_1 'neu
Case 1 : Adc_2 'neu
Case 2 : Pwm2 = De 'neu
' Case 3 : Pwm1b = De 'nicht bei pong
Case 4 : De = De + Bc 'neu
Case 5 : De = De - Bc 'neu
Case 6 : De = De * Bc 'neu
Case 7 : De = De / Bc 'neu
Case 8 : If Cy = 1 Then Skip 'Jr+1 cy
Case 9 : If Ne = 1 Then Skip 'Jr+1 sign/negativ
Case 10 : If Ze = 1 Then Skip 'Jr+1 zero
Case 11 : Jp_hl 'Jp HL
Case 12 : If Cy = 1 Then Jp_hl 'Jp HL
Case 13 : If Ne = 1 Then Jp_hl 'Jp HL
Case 14 : If Ze = 1 Then Jp_hl 'Jp HL
Case 15 : Pc = Adrret 'Return/Softreset
Case 15 : Adrret = 0 'säubern
End Select
D = De / 16 : E = De And 15 'restaurieren
End If
'###
Loop
'+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Programmieren:

Enable Interrupts : Start Timer0 'LED-Feld on
Pc = 0 : State = 0 : While S2 = 0 : Wend : Waitms 123 'warte bis S2 losgelassen
Do
Ee_rd 'Kom + Dat holen
State = 1 'Phase 1
Do
Zeig_4 'alles anzeigen
If State < 3 Then Pof(1) = 31 Else Pof(1) = 992 'Kursor anzeigen
While S1 = S2 : Wend 'warte auf s1/s2
If S1 = 0 Then 'STEP ->
If State = 5 Then : Incr Dat : Dat = Dat And 15 : End If
If State = 4 Then : State = 5 : Dat = 0 : End If
If State = 3 Then : State = 5 : Dat = 0 : End If
If State = 2 Then : Incr Kom : Kom = Kom And 15 : End If
If State = 1 Then : State = 2 : Kom = 0 : End If
While S1 = 0 : Wend : Waitms 123 'warte bis S1 losgelassen
End If
If S2 = 0 Then 'NEXT -^
If State > 3 Then Ee_wr : 'Änderung speichern
If State > 2 Then Skip 'keine Änderung
If State = 2 Then State = 4 'geändert nach Dat
If State = 1 Then State = 3 'ungeändert nach Dat
While S2 = 0 : Wend : Waitms 123 'warte bis S2 losgelassen
End If
Loop Until State = 0
Loop
'+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Sub Adc_1
Dd = Getadc(6) / 4 :
If Eebyte = &H69 Then A = Dd / 16 Else De = Dd
End Sub
'-------------------------------------------------------------------------------
Sub Adc_2
Dd = Getadc(7) / 4
If Eebyte = &H6A Then A = Dd / 16 Else De = Dd
End Sub
'-------------------------------------------------------------------------------
Sub Ee_rd
Readeeprom Eebyte , Pc : Kom = Eebyte / 16 : Dat = Eebyte And 15
End Sub
'-------------------------------------------------------------------------------
Sub Ee_wr
Dat = Dat And 15 : Eebyte = Kom * 16 : Eebyte = Eebyte + Dat : Writeeeprom Eebyte , Pc
End Sub
'-------------------------------------------------------------------------------
Sub Jp_hk
Pc = H * 16 : Pc = Pc + Dat 'Jp H*16+Konstante
End Sub
'-------------------------------------------------------------------------------
Sub Jp_hl
Pc = H * 16 : Pc = Pc + L 'Jp H*16+L
End Sub
'-------------------------------------------------------------------------------
Sub Skip
Incr Pc : State = 0 'Überspringe
End Sub
'-------------------------------------------------------------------------------
Sub Zeig_4:
J = Pc / 16 : X_pos = 8 : Y_pos = 1 : Zeig_1 'PC-High
J = Kom : X_pos = 2 : : Zeig_1 'Befehl
J = Pc And 15 : X_pos = 8 : Y_pos = 32 : Zeig_1 'PC-Low
J = Dat : X_pos = 2 : : Zeig_1 'Daten
End Sub

Sub Zeig_1:
Loes = Y_pos * 31 : Loes = 1023 - Loes 'Löschmuster
Restore Dat0
For I = 0 To J : Read K : Read K : Read K : Read K : Read K : Next I 'Zeichen überspringen
For I = 0 To 4
Read K
Pof(x_pos) = Pof(x_pos) And Loes
Zeig = K * Y_pos 'Y_pos = 1 oder 32
Pof(x_pos) = Pof(x_pos) Or Zeig 'Zeichen schreiben
Incr X_pos
Next I
End Sub
'-------------------------------------------------------------------------------
T0interrupt:
Stop Timer2 'Pwm stop
Ddrb = &B00011111 'Pong-Mode
Incr Poc : If Poc = 13 Then : Poc = 1 : Portb.4 = 0 : Else : Portb.4 = 1 : End If

Portb = Portb And &B11111100 'lösch
Portc = Portc And &B11110000
Portd = Portd And &B00001111

Portb.3 = 1 : Portb.3 = 0 : '4094Clk =PWM !!!

Pod = High(pof(poc)) And &B00000011 : Portb = Portb Or Pod
Pod = Low(pof(poc)) And &B00001111 : Portc = Portc Or Pod
Pod = Low(pof(poc)) And &B11110000 : Portd = Portd Or Pod
Portb.2 = 1 '4094Strobe
Ddrb = &B00001011 : 'TPS-Mode
Portb = Portb Or &B11110000
' Pullup In.0-3---^^^^

Start Timer2 'Pwm start
Return
'+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
End 'end program
Dat0:
'dummy
Data 0 , 0 , 0 , 0 , 0
'0
Data &B00001110
Data &B00001010
Data &B00001010
Data &B00001010
Data &B00001110
'1
Data &B00001000
Data &B00001000
Data &B00001000
Data &B00001100
Data &B00001000
'2
Data &B00001110
Data &B00000100
Data &B00001000
Data &B00001010
Data &B00000100
'3
Data &B00000110
Data &B00001000
Data &B00001100
Data &B00001000
Data &B00000110
'4
Data &B00001000
Data &B00001000
Data &B00001110
Data &B00001010
Data &B00001010
'5
Data &B00000110
Data &B00001000
Data &B00000110
Data &B00000010
Data &B00001110
'6
Data &B00001110
Data &B00001010
Data &B00001110
Data &B00000010
Data &B00001110
'7
Data &B00000100
Data &B00000100
Data &B00000100
Data &B00001000
Data &B00001110
'8
Data &B00001110
Data &B00001010
Data &B00001110
Data &B00001010
Data &B00001110
'9
Data &B00001110
Data &B00001000
Data &B00001110
Data &B00001010
Data &B00001110
'A
Data &B00001010
Data &B00001010
Data &B00001110
Data &B00001010
Data &B00000100
'b
Data &B00001110
Data &B00001010
Data &B00001110
Data &B00000010
Data &B00000010
'c
Data &B00001100
Data &B00000010
Data &B00000010
Data &B00000010
Data &B00001100
'd
Data &B00001110
Data &B00001010
Data &B00001110
Data &B00001000
Data &B00001000
'E
Data &B00001110
Data &B00000010
Data &B00000110
Data &B00000010
Data &B00001110
'F
Data &B00000010
Data &B00000010
Data &B00000110
Data &B00000010
Data &B00001110
'+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
'Ende


Elektronik-Labor  Projekte   TPS
