Software-UART für den PFS154


Elektronik-Labor  Labortagebuch  Projekte

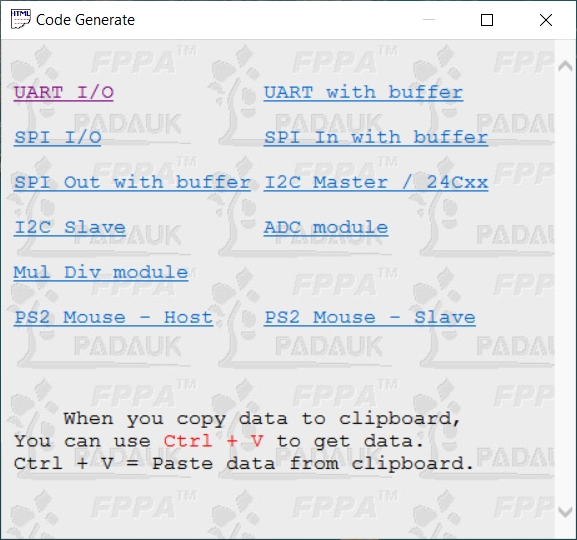

Ein Mikrocontroller braucht eine serielle Schnittstelle, allein schon zum Debuggen. Die Padauk-IDE besitzt die Funktion Code Generate, mit der man wichtige Funktionen für das eigene Programm automatisch erzeugen lassen kann.




Der erzeugte Code wird dann in das eigene Projekt eingefügt. Damit hat man nicht nur den gewünschten Software-UART oder eine andere gewählte Schnittstelle, sondern zugleich auch wertvollen Beispiel-Code zur Einarbeitung in das Mini-C. Manche Dinge sind so ungewohnt, dass man von allein nicht drauf gekommen wäre. Z.B. werden hier keine Übergabeparameter für die Funktionen verwendet, sondern es werden globale Variablen eingesetzt. Und es gibt eine globale Variable A, mit der man Daten an UART_Send übergibt, die aber im Quelltext nicht deklariert wird.

#include	"extern.h"
// .ADJUST_IC SYSCLK=IHRC/2 // SYSCLK=IHRC/2


FPPA_Duty => _SYS(INC.FPPA_NUM); // Single FPPA = 1, Mult FPPA = 2 or 4/8/...

Baud_Rate => 9600;
/*
UART_Delay => (System_Clock / FPPA_Duty) / Baud_Rate;

if System_Clock = 8,000.000 Hz
FPPA_Duty = /16
so FPPA_Clock = System_Clock / FPPA_Duty = 500.000 Hz

if Baud_Rate = 19200
so UART_Delay = 500.000 / 19200 = 26.0416...
so match, 26 cycles send one bit. < 0.5%

if Baud_Rate = 38400
so UART_Delay = 500.000 / 38400 = 13.02083...
so match, 13 cycles send one bit. < 0.5%

if Baud_Rate = 56000
? so UART_Delay = 500.000 / 56000 = 8.9285... < 1.0%

if Baud_Rate = 57600
X so UART_Delay = 500.000 / 57600 = 8.6805... : fail
*/
UART_Delay => ( (System_Clock / FPPA_Duty) + (Baud_Rate/2) ) / Baud_Rate;
// + (Baud_Rate/2) : to round up or down

Test_V0 => System_Clock / 1000 * 995;
Test_V1 => UART_Delay * Baud_Rate * FPPA_Duty;
Test_V2 => System_Clock / 1000 * 1005;

#if (Test_V1 < Test_V0) || (Test_V1 > Test_V2)
.echo %Test_V0 <= %Test_V1 <= %Test_V2
.error Baud_Rate do not match to System Clock
#endif

UART_Out BIT PB.0;
UART_In BIT PB.1;

static void UART_Send (void)
{
BYTE cnt;
BYTE UART_Data_Out;

UART_Data_Out = A;

// Start Bit
set0 UART_Out; // 1

#if FPPA_Duty == 1
cnt = 8; // 2 ~ 3
.Delay 3; // 4 ~ 6
do
{ // Data Bit * 8
.Delay UART_Delay - 10;
sr UART_Data_Out; // 7
if (CF)
{
nop; // 10
UART_Out = 1; // 1
}
else
{
UART_Out = 0; // 1
.delay 2; // 2 ~ 3
}
} while (--cnt); // 4 ~ 6
.Delay UART_Delay - 5;
#else
.Delay UART_Delay - 4;
cnt = 8; // 2 ~ 3

// Data Bit * 8
do
{
sr UART_Data_Out; // 4 4
swapc UART_Out; // 1
.Delay UART_Delay - 4;
} while (--cnt); // 2, 3

.Delay 2; // 3 ~ 4
#endif

// Stop Bit
set1 UART_Out; // 1
.Delay 2 * UART_Delay - 2;
} // 2

static BYTE UART_Data_In;

static void UART_Receive (void)
{
BYTE cnt;

while (1)
{
cnt = 8;

if (! UART_In)
{
err: // receive UART error, so ...;
continue;
}
// Wait Start Bit
while (UART_In) NULL;

#if FPPA_Duty == 1
.Delay (UART_Delay / 2) -2;
if (UART_In) goto err; // 1, 2
.Delay UART_Delay - 3;
CF = 0; // 3
do
{
t0sn UART_In; // 1
CF = 1; // 2
src UART_Data_In; // 3
.Delay UART_Delay - 6;
} while (--cnt); // 4 ~ 6
#else
.Delay UART_Delay / 2;
if (UART_In) goto err; // 1

.Delay UART_Delay - 1;
do
{
swapc UART_In; // 1
src UART_Data_In // 2
.Delay UART_Delay - 4;
} while (--cnt); // 3, 4
#endif

A = UART_Data_In; // 4
// Check Stop Bit
if (! UART_In) goto err;
return;
}
}

void UART_HandShake (void)
{
$ UART_In In;
$ UART_Out High, Out;

while (1)
{
UART_Receive();
A = A + 1; // UART_Data_In + 1;
UART_Send();
}
}



void FPPA0 (void)
{
.ADJUST_IC SYSCLK=IHRC/8, IHRC=16MHz, VDD=5V;

// Insert Initial Code

byte n;
while (1)
{
n++;
A =n;
UART_Send();
}
}

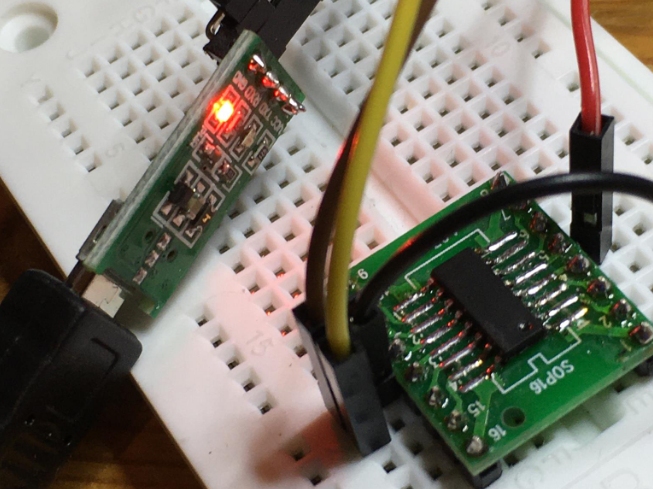

Für den ersten Test haben wir nur aufsteigende Ausgaben erzeugt. Die eigene Variable n wird laufend hochgezält und dann in A an die Sendefunktion übergeben.  Beim ersten Versuch  kam kein Signal, weil wir noch nicht wussten, dass man den TXD-Pin B0 selbst in Richtung Ausgang schalten muss. Aber jetzt funktioniert es. Ein USB-Adapter mit einem CH340 überträgt die TTL-Pegel an die USB-Schnittstelle am PC.

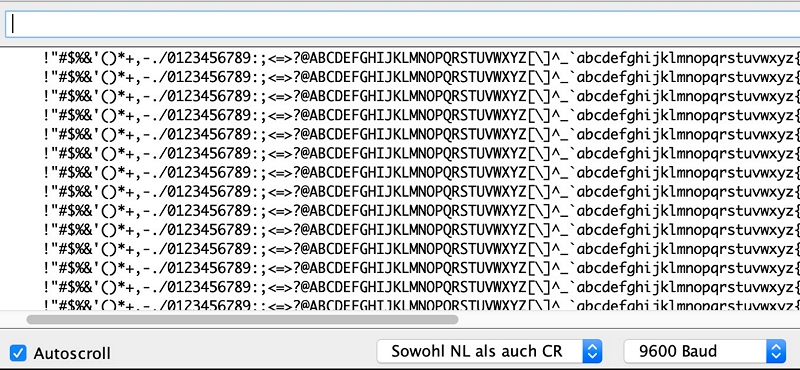

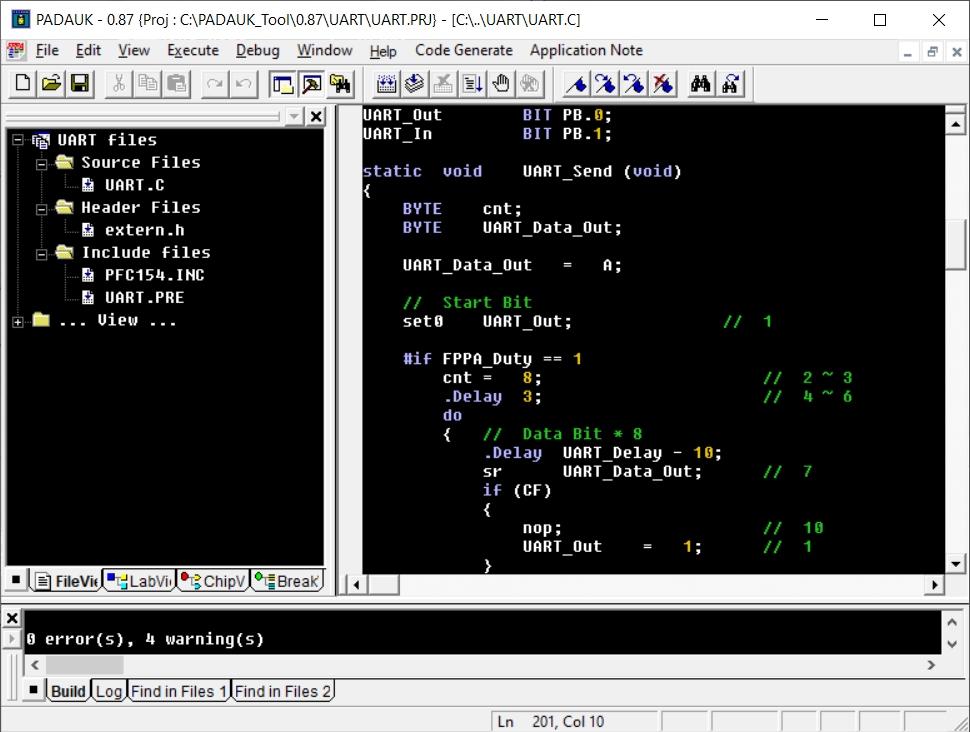

Die Daten wurden im Seriellen Monitor der Arduino IDE auf einem Mac empfangen. Weil in der aufsteigenden Reihe auch die 13 vorkommt, gibt es ein CR-Zeichen, sodass Zeilenumbrüche empfangen werden. Die Baudrate konnte man sich schon im Code-Generator wünschen, ebenso wie den TXD-Pin. Beim Kompilieren gab es übrigens vier Warnungen. Sie betreffen unbenutzte Funktionen des Projekts, weil wir u.a. die Empfangsroutine UART_Receive und eine Testroutine UART_Handshake sträflich unbenutzt gelassen haben. Aber da gibt es noch einiges zu tun. UART_Handshake ist eine kleine Testfunktion, die alle empfangen Bytes um 1 erhöht und wieder zurücksendet.
