NiZn-Laderegler Umbau

Auf der Suche nach einem passenden Ladegerät für NiZn-Akkus ist mir wieder das alte AccuCell-Ladegerät ins Auge gefallen. Wenn man die Spannung etwas anheben könnte, wäre es ideal. Man kann dann nämlich wahlweise eine oder mehrere Zellen laden. Also erst mal aufschrauben. Darin findet sich - welch ein Zufall - ein LM317T, also genau der Spannungsregler, den ich für die Reihenschaltung mit vier Akkus verwendet habe.

Man muss eigentlich nur etwas an den Widerständen herumtrimmen. Am Regler liegt ein Widerstand von 330 Ohm. Dazu noch einmal 2,2 kOhm parallel, und schon wird die Ausgangsspannung etwas größer. Eine Messung zeigt jetzt 1,88 V.

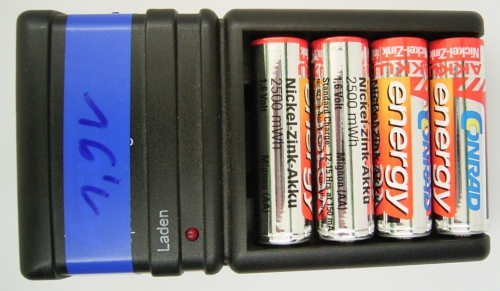

Nur noch etwas anders beschriften, fertig!
