Frage: Wie kann ich die Qualität von Solarmodulen einfach selbst prüfen

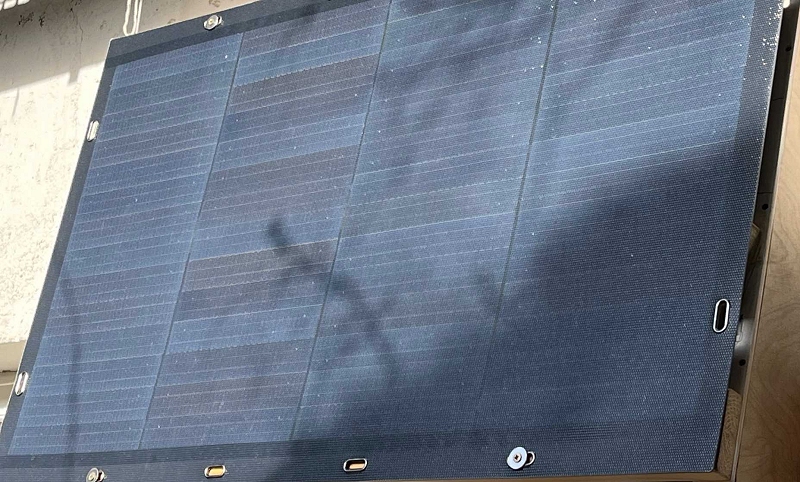

und Mängel nachweisen? Ich hatte mir flexible Solarmodule gekauft.
Diese haben 17,5V Leerlaufspannung und ich nutze sie zur Ladung einer
12V-Batterie. Die Montage war im Winter und die Module bekamen anfangs
nur indirekte Beleuchtung. Der Ertrag war geringer als erwartet. Nur
eines von 4 Modulen schien ok zu sein. Auch als dann direkte Sonne auf
die Module kam, zeigten die 3 „fehlerhaften“ einen Strom kleiner als
50% des nominellen Kurzschlussstroms. Auf meine erste Reklamation hat
der Hersteller ausweichend geantwortet, daher habe ich eine Messmethode
gesucht die verbindliche Aussagen zur Funktion und Fehlerfreiheit des

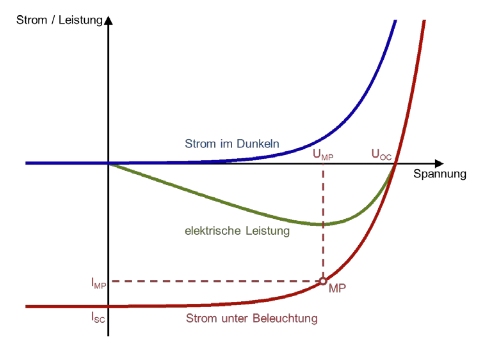

Moduls liefern kann. Fündig geworden bin ich bei der „Dunkelkennlinie“.
Sie beruht darauf, dass man den Spannungsbereich, den das Solarmodul
liefert, bei unbeleuchtetem Solarmodul von außen anlegt.
Die Kennlinie bei Beleuchtung ist dann um den Kurzschlussstrom (skaliert mit der prozentualen Einstrahlung) versetzt:
Strom_Hell = ( Einstrahlung in % * Nomineller Kurzschlusstrom ) - Dunkelkennlinie
Die Messung war mit einem normalen Labornetzgerät problemlos möglich
(In den Links unten ist das Verfahren für Modulstränge von 600V

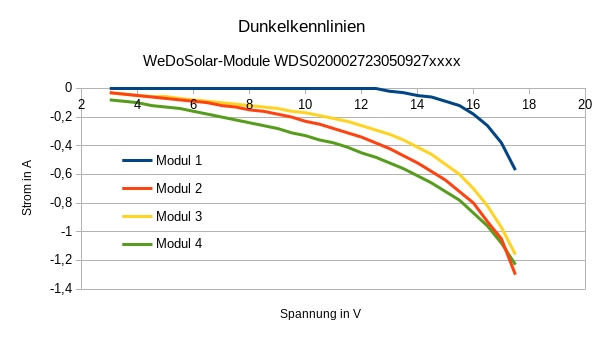

beschrieben, das wäre deutlich aufwändiger.). Meine Module zeigen eine
deutliche Abweichung:

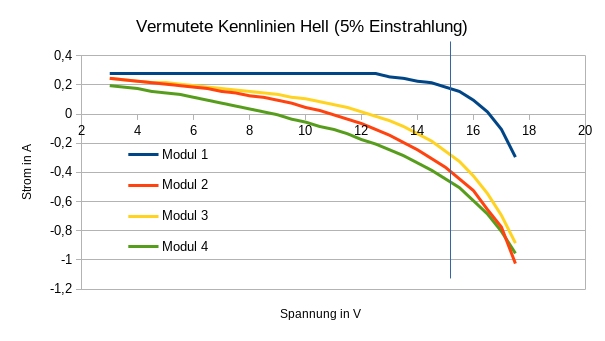

Damit ergibt sich bei niedriger Einstrahlung genau der beobachtete
Effekt, dass bei 12-14,4V (plus 0,3V für die Diode) kein Strom mehr
fließt:
Mit der Grafik der Dunkelkennlinie war die Reklamation beim
Hersteller dann sofort erfolgreich. Und auch die Ersatzmodule konnte
ich damit gleich vor der Montage beurteilen.

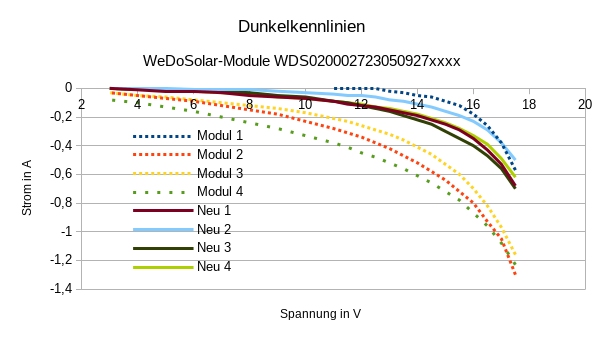

Es zeigt sich, dass die Ersatzmodule etwas schlechter als das „beste“
Originalmodul sind, aber auf jeden Fall deutlich besser als die drei
fehlerhaften.
Hier noch die Links und Quellen, die ich benutzt habe:
https://websrv.physik.uni-halle.de/F-Praktikum/F-Praktikum/PDF/M14%20CIGS%20Anleitung.pdf
https://photovoltaikbuero.de/pv-know-how-blog/dunkelkennlinien-von-photovoltaikanlagen-messen/
https://www.volker-quaschning.de/publis/regen/index.php
