Akustische Licht-Alarmanlage
von Michael Englisch
Heute fiel mir meine in der Jugendzeit aufgebaute akustische
Licht-Alarmanlage wieder in die Finger. Ich hatte diese eigentlich nach
all den Jahren abgeschrieben. Umso mehr freue ich mich, einige
Elektronikbasteleien, unter anderem diese hier, bei einem Umzug
wiedergefunden zu haben.
Zur Geschichte dieses Projekts: An
meiner damaligen Schule wurde Wahlpflichtunterricht angeboten, so auch
das Fach Elektronik. Das ist unserem damaligen Physiklehrer, der
irgendetwas mit Elektrotechnik oder ähnlichem vor dem Lehramt
absolvierte, war zu verdanken, dass es angeboten werden konnte. In dem
Fach wurde erst theoretisch über elektrischen Strom und dergleichen
gesprochen. Allerdings waren bei uns an der Schule die sogenannten
Wahlpflichtunterrichte mit viel Praxisbezug. Somit wurde abgestimmt
welches elektronische Projekt gebaut werden sollte.
Die
Wahl fiel zuerst auf diese akustische Licht-Alarmanlage. Der Bauplan

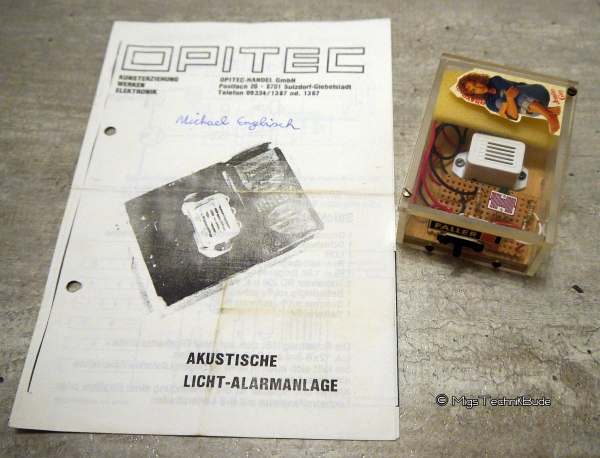

und die Bauteile stammen damals vor 28 Jahren von der Firma Opitec. Der
Bausatz wurde mit den elektronischen Bauteilen, also Schiebeschalter,
zwei Widerstände, ein Transistor, Summer, LDR-Fotozelle, Batterieclip,
Stück Streifenplatine und dem Material für das Gehäuse geliefert.

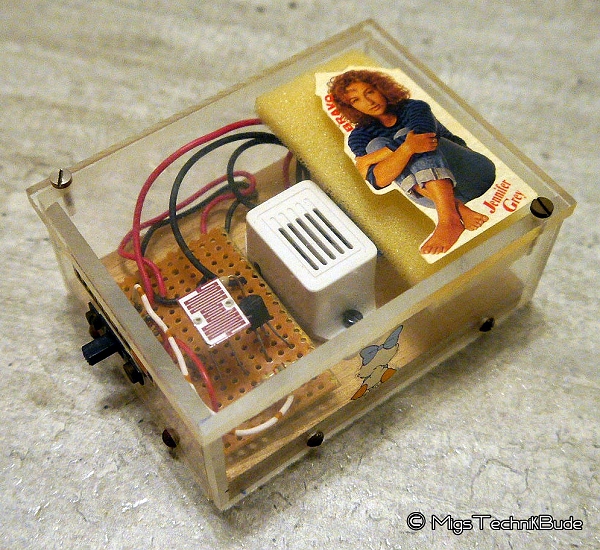

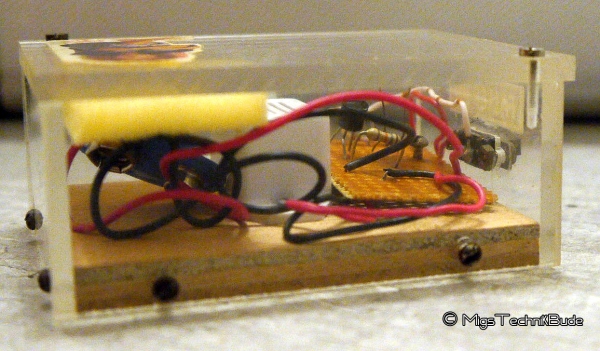

Das Gehäuse habe ich mit dem Werkzeug und
Material vom Opa in seinem Bastelkeller zusammen mit ihm gebaut. Wie man

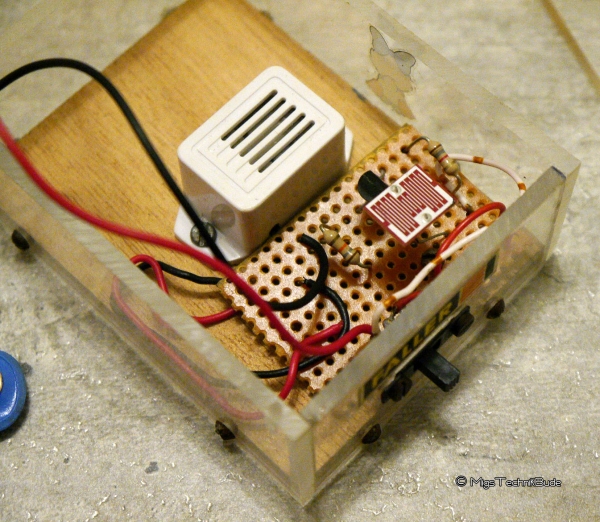

dem Schaltplan entnehmen kann ist es eine recht simple und einfache
Schaltung, die zum Nachbau anregt. Die Stromversorgung übernimmt ein 9
Volt Block.
Funktionsbeschreibung
Die
akustische Licht-Alarmanlage wird über die LDR-Fotozelle gesteuert.
Fällt Licht drauf ertönt der Summer. Ist es dunkel leitet der LDR
kein Strom und der Summer bleibt stummt.
Somit kann man diese
akustische Licht-Alarmanlage in dunkelen Schubladen oder Schränken
plazieren um einen unbefugten Zugriff zu alarmieren. Denn beim Öffnen
wird es hell, dann ertönt die Alarmanlage. Auch nach all den
Jahren funktioniert meine Licht-Alarmanlage immer noch zuverlässig!
Den Bausatz gibt es nach den vielen Jahren immer noch bei Opitec, er heißt jetzt Schrankwächter:
http://de.opitec.com/opitec-web/articleNumber/105107
Michael Englisch, DG7DME, MigsTechnikBude:
