Beim Umbau einer Taschenlampe auf eine LED mit dem 555 Schaltreger gab es drei Leitungen (+U_LED,-U_LED, +U-Batteriekontakt) von der Batteriehalterung mit der Elektronik zum Leuchtkopf. Diese Schaltung ist unter "LED-Lampe mit 555-Schaltregler" vom 23.1.25 zu finden. Hier wurde eine andere Schaltung gewählt. In der Batteriehalterung des Gehäuses der Varta Typ DL-2AA sind wieder zwei in Reihe geschaltete Mignon-Zellen. Für den Aufwärtsschaltwandler wurde eine 6V-LED des Typs XMLEZW genommen, als Nachfolger der MCE LED. Ersatzweise können auch zwei einzelne weiße LED in Reihe geschaltet werden.


Die Frequenzerzeugung des Schaltwandlers ist die Grundschaltung der astabilen Kippschaltung mit den Transistoren T2 und T3. Die Last am Kollektor des Transistors T3 ist die Induktivität, welche zum Hochsetzen auf die LED Spannung von 6 V dient. Für den Schalttransistor T3 eignete sich der ZXTN25020DFH von Zetex mit einer hohen Verstärkung von 450  und einer sehr kleinen Emitter-Kollektor-Sättigungsspannung bis 1A für eine guten Wirkungsgrad.

Auch für einen guten Wirkungsgrad wurde eine relativ große Induktivität mit  12,8 mm Kantenlänge und geringem ohmschen Widerstand genommen. Diese wurde auf drei einzelne Bauteile aufgeteilt, damit alles in das Taschenlampengehäuse passt. Hier teilt sich die Schaltung auf in den Leuchtenkopf und den Batteriehalter, welche mit zwei Leitungen die bestehenden Verbindungen nutzt. Die Versorgungspannung der Kippstufe wird nicht von der Batterie genommen, da gerade diese Leitung zum anderen Gehäuseteil eingespart wird. Hier wird diese Versorgungspannung von der Induktivität genommen und mit einer schnellen Kleinsignaldiode erzeugt. Die Schottkydiode BAT54 hat einen geringen Spannungsabfall, und dahinter liegt der Speicherkondensator C3 für eine wellenfreie Gleichspannung. Die 5,6V-Zenerdiode D4 ist ein Überspannungsschutz für die Kippstufe, wenn bei der LED noch ein sehr kleiner Strom fließt.

In Reihe zu der LED wurde die Schaltung um den Steuertransistor T1 erweitert und so eine Einschaltrampe erzeugt. Der NX3008NBK von NXP besitzt eine niedrige Gate-Source-Schwellenspannung von 0,9 V und wird von dem Widerstand R5 mit 4,7 MOhm Kondensator C5 mit  4,7 µF gesteuert.  Um eine Verzögerung bis zum Erreichen der Gate-Source Schwellenspannung zu vermeiden und der Induktivität immer eine Last zu geben, ist R4 notwendig.


Ohne Zeichnen geht es nicht, so passt die Leiterplatte mit LED in den Taschenlampenkopf. Die Platine mit der kleinen Schaltung hat die Form des ursprünglichen Glühlämpchens und passt in den Halter. Die LED wird mit zwei Drähten gehalten und angeschlossen und sitzt hier auf der Leiterplattenkante. Die Layoutstruktur wurde auf der zweiseitigen Leiterplatte nach Zeichnung angezeichnet und  per Hand mit dem Diamantkugelkopffräser Typ Proxxon 28212 von 1 mm Durchmesser herausgefräst.

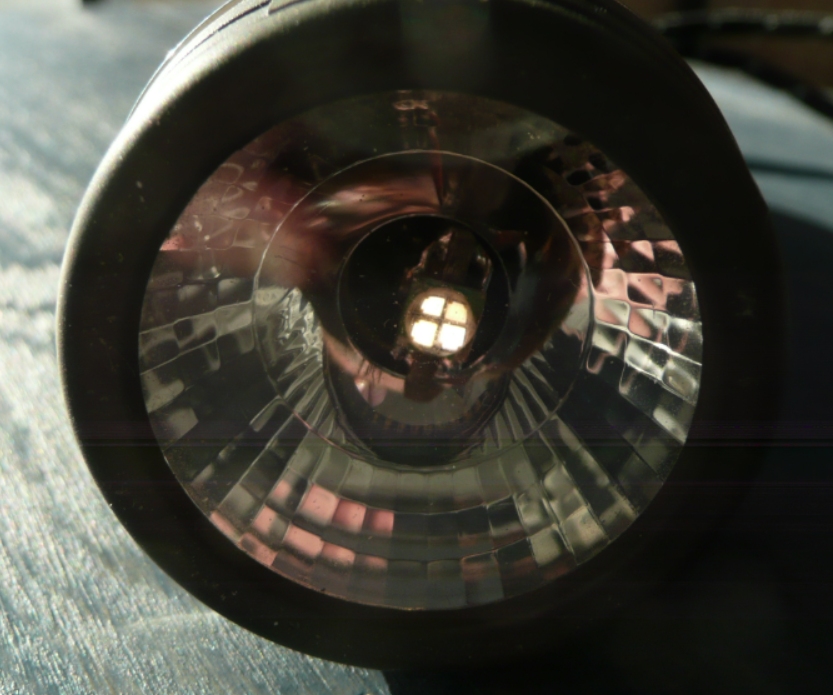

Auf den Bildern ist die LED zum Anfang der Einschaltrampe zu sehen.  In der Dunkelheit ist die Einschaltrampe angenehm, und jede LED Taschenlampe sollte so etwas haben. Bei einem möglichen Nachbau kann die Zeitkonstante und Helligkeit frei gewählt werden.
