E-Feld-Sensor zur Fehlersuche
Man kennt das Problem von Lichterketten am Weihnachtsbaum oder im
Partykeller. Irgendwo ist eine defekte Lampe oder ein Kontaktfehler,
aber man findet die Stelle nur mit Schwierigkeiten. Da kann dieser
Sensor für das elektrische 50-Hz-Wechselfeld helfen. Er verrät
ohne direkten Kontakt, ob ein Kabel oder eine Lampe eine Spannung
führt. Man kört dann ein Brummen im Kopfhörer und sieht
das Leuchten der LED. Und dann ist bald klar: Bis hierhin brummt es, ab
dort nicht mehr, dazwischen muss der Fehler liegen.

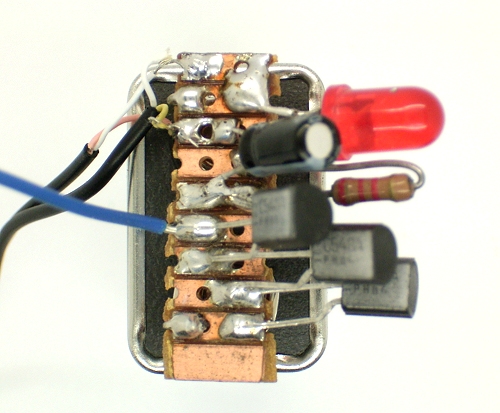

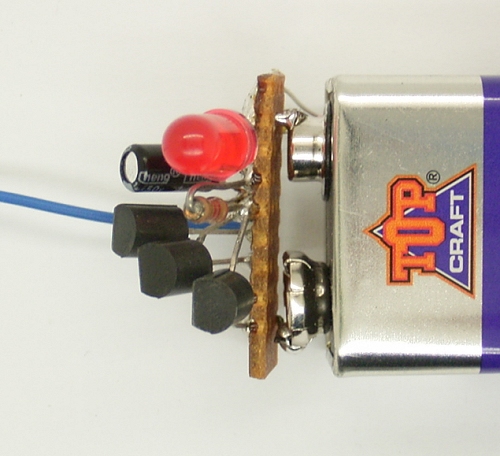

Die Schaltung zeigt einen dreifach-Darlingtontransistor. Die
riesige Verstärkung bewirkt, dass kleinste Verschiebungsströme einen Wechselfeldes ausreichend verstärkt

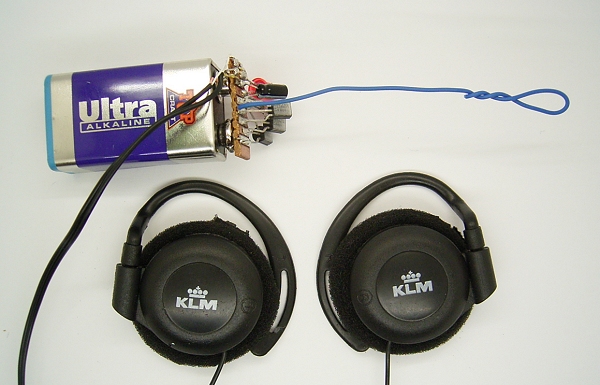

werden. Am Ausgang liegt die LED und über einen Elko der
Kopfhörer. Der Einmal-Kopfhörer aus einem Flugzeug ist mit 300 Ohm relativ hochohmig. Einen
Schalter braucht man nicht, denn ohne Signal braucht die Schaltung keinen
Strom.
