Helligkeitsregler für kleine LEDs
Für
Anzeigezwecke ist es oft nötig, die Helligkeit der LED der
Umgebungshelligkeit anzupassen. Dies ist einfach mit einem

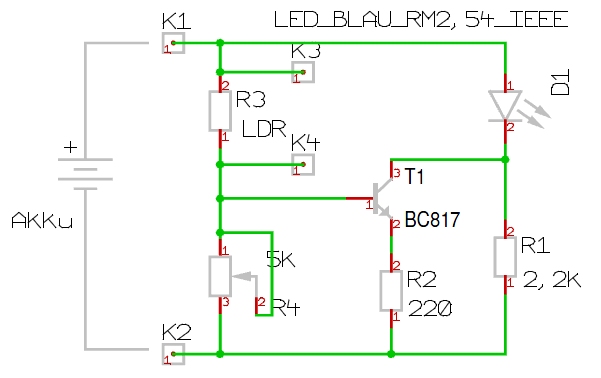

lichtempfindlichen Bauelement, einem LDR (Light Dependent Resistor). In
der unten gezeigten Schaltung sieht man, wie die LED durch R1 einen
recht geringen Strom erhält. In dunkler Umgebung bestimmt dieser
Widerstand die Helligkeit. Ab einer bestimmten Umgebungshelligkeit
beginnt der Transistor zu leiten und liefert mehr Strom für die
LED. Ab wann dies geschieht, kann man mit dem Trimmer einstellen.
Der zusätzliche, sehr viel niedrigere Widerstand R2 liegt im
Emitterpfad des Transistors. So wirkt er als eine Gegenkopplung und
verhindert ein schlagartiges Umschalten auf höhere LED-Ströme.

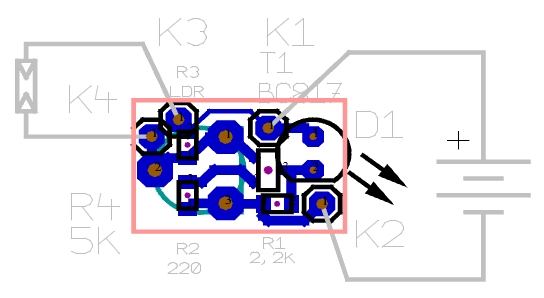

Die Platine wurde mit SMD-Bauteilen entworfen, damit die Schaltung klein bleibt und unempfindlich gegen Vibrationen ist:
