Direktmischer mit dem TDA7088

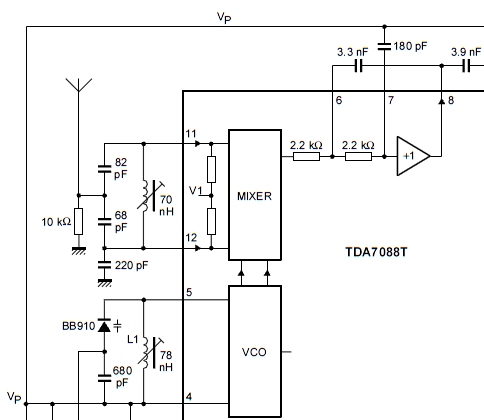

Der im UKW-Radio eingesetzte TDA-7088 besitzt
einen Oszillator, einen Mischer und ein aktives Tiefpassfilter. Alles zusammen
könnte man als universellen Mischer z.B. für Direktmischer-Empfänger oder für
einen Fledermausdetektor einsetzen. Das IC kann vielleicht in Schaltungen
eingesetzt werden, die sonst mit einem NE512 bestückt werden. So lassen sich
auch AM- oder DRM-Signale verarbeiten, wenn die für den FM-Empfang verwendeten
Stufen nicht eingesetzt werden. Mit der Platine aus dem Franzis-UKW-Radio
konnte der Mischer getestet werden.
Für
einen ersten Vorversuch wurde das IC mit 5 V versorgt. Statt der
UKW-Oszillatorspule wurde ein Widerstand mit 1 k eingesetzt und
über einen Kondensator ein externes Rechtecksignal zugeführt.
Der UKW-Eingangskreis wurde nicht bestückt, dafür aber am Pin
11 über einen Koppelkondensator ein Eingangssignal mit 40 kHz
zugeführt. Das Ausgangssignal erscheint am Pin 8, wobei das
Tiefpassfilter für diesen Zweck noch nicht richtig dimensioniert
ist.
Das Ergebnis sieht schon recht gut aus. Im Takt des
rechteckförmigen Oszillatorsignals wird das verstärkte Eingangssignal in der
Phase umgeschaltet. Es handelt sich hier also um einen symmetrischen
Gegentaktmischer. Die Mischverstärkung wurde mit 20 dB gemessen. Allerdings wurde
der Gegentakt-Eingang nicht optimal angesteuert, weil der Kondensator am Pin 12
mit 220 pF für die gewünschte Eingangsfrequenz zu klein ist. Eine Messung
zeigt, dass am Pin 11 und am Pin 12 fast das gleiche Signal liegt. Ein größerer
Kondensator sollte die Verstärkung also nochmal deutlich anheben. Ein Test mit
100 nF brachte tatsächlich noch einmal 10 dB mehr.
