Messung & Berechnung von Induktivitäten
Berechnung von Induktivitäten „L“ :

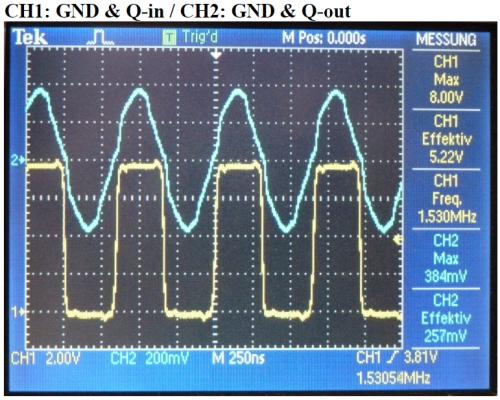

Signaleingang Q-in: Rechtecksignal, 9V p/p. CH1 Oszi-Signaleingangskopplung = DC
Signaleingang Q-out: Sinus Signal 800mV p/p. CH2 Oszi-Signaleingangskopplung = DC
Die Signale werden bedingt durch den Breed-Board Aufbau und der Frequenzen im MHz-Bereich etwas verzerrt dargestellt.
Einstellung der Resonanzfrequenz:
Verändern
der Frequenz des Rechteckgenerators, bis eine maximale Amplitude an
Messpunkt „Q-out“ beobachtet wird.
Induktivitätsberechnung Lx: L = 1 / 4Pi^2 * fHz^2 * C = 1 / 39,44 * 2,3716^12 * 10^-9 = 1,1μH
