Mein
Freund Rainer besitzt schon eine Early-Bird-Version des Calliope Mini, wo
andere noch drauf warten. Er war so nett, ihn mir für ein paar Tests zu
leihen. Ich musste nur versprechen, dass ich nicht mit dem Lötkolben
dran gehe. Das ist aber auch kaum nötig, weil er schon
Anschlusskabel angeschraubt hat. Dazu wurden Kunststoffschrauben
verwendet, die jetzt zugleich als isolierte Standfüße dienen.
Nach
dem ersten Anschließen an den PC dauert es etwa eine Minute, aber dann
erscheint ein neues Laufwerk mit dem Namen Mini. Es funktioniert also
genau wie beim Micro:bit. Das Verzeichnis kann man öffnen.
Die Datei Mini.HTM enthält einen Link auf https://calliope.cc/. Hier
erhält man alle nötigen Informationen für die ersten Schritte und
findet die zugehörige Software. Da konnte ich gleich mal den Calliope
mini Editor testen und ein erstes Programm schreiben. Es gibt einen sehr
eingeschränkten Befehlsumfang, der ganz gut zur Zielgruppe in der
Grundschule passt. Mein erstes Programm war deshalb auch in zehn
Sekunden fertig.
Aber

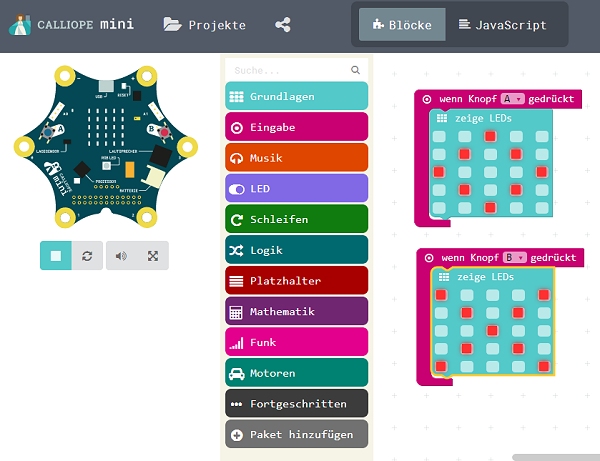

es gibt ja auch noch PXT. Deshalb wurde das fast gleiche Programm noch
mal mit PXT geschrieben. Und es funktioniert wie gewünscht.
Das
wirft gleich die Frage auf, wie kompatibel der Calliope Mini zum
Micro:bit ist. Das wäre ja immerhin nett, wenn man kompilierte
Hex-Files vom Micro:bit einfach in den Calliope laden könnte. Der Test
ist ja auch ganz einfach, weil ich mein Verzeichnis aller Programme zum
Micro:bit Praktikum habe. Da reicht es, die Hex-Files nacheinander in
das Calliope-Laufwerk zu schieben. Hier die vorläufigen Ergebnisse:
- Das LED-Display ist voll kompatibel.
- Die Taste A ist kompatibel.
- Die Taste B geht nicht ohne Änderung.
- Die Anschlüsse 1 und 2 scheinen vertauscht zu sein.
- Die Anschlüsse 0 und 3 sind anders als beim Micro:bit zugeordnet.
- Die Helligkeitsmessung funktioniert.
- Der Beschleunigungssensor ist nicht kompatibel.
- Der Kompass ist nicht kompatibel.
Fazit:
Die Programme aus dem Microbit-Praktikum und die vielen Beispiele auf
den Micro:bit-Seiten sind überwiegend nicht direkt verwendbar, sondern
müssen mit einem Calliope-Compiler nachprogrammiert werden.
Siehe auch:
https://calliopemini.wordpress.com/2017/02/26/calliope-mini-rev-1-0-was-hat-sich-geaendert/
https://calliope.cc/faq
Also
noch mal zum PXT-Compiler speziell für den Calliope. Damit kann ich
auch gleich die zusätzliche Hardware auf der Platine testen.
- Beschleunigung wird korrekt gemessen, ebenso wie Temperatur und Helligkeit.
- Den Kompass konnte ich nicht erfolgreich testen, keine Ahnung warum.
- Motortreiber funktioniert gut, sogar ohne externe Spannung, dann mit 3 V.
- Dreifarben-LED wird korrekt angesteuert.
- Den Lautsprecher konnte ich noch nicht ansprechen.
- Das Mikrofon ist mir noch unklar, da muss ich auf Beispiele warten.
Hilfreich wäre ein Schaltplan und eine Übersicht zur Ansteuerung der Hardware. Das kommt bestimmt beides bald.
Ein Hinweis von Wolfgang, der ja den Microbit-Schaltplan gezeichnet hat: Der Calliope-Schaltplan steht schon frei zugänglich im Netz:
https://calliope-mini.github.io/v10/
Super!
Damit sind alle offenen Fragen zu klären. Danke an die Calliope-Macher!
Das läuft besser als bei Microbit, wo die Leute den Schaltplan unter
dem Tisch halten.
