Vom Prototyp zum fertigen Gerät in nur einem
Schritt: Oft hat man eine Schaltung auf dem kleinen Steckboard mit 270
Kontakten entwickelt, aufgebaut und erfolgreich getestet. Nun ist das
Gerät eigentlich fertig, der Aufbau aber langfristig nicht stabil
genug. Die Lösung bringt diese Experimentierplatine im genau gleichen
Layout. Die Bauteile werden eins zu eins auf die Lötplatine übertragen.
So entsteht aus dem experimentellen Aufbau eine fertige Schaltung. In
vielen Fällen kann man sich so die Entwicklung einer speziellen Platine
sparen.
Gerade im
Zusammenhang mit Franzis-Lernpaketen oder dem Conrad-Adventskalender
kommt diese Situation häufig vor. Eine Schaltung ist so gut geworden, dass man
sie gerne behalten möchte. Dann kann es aber passieren, dass nach einiger Zeit
doch noch Kontaktprobleme auftauchen oder Bauteile sich lösen. Oft habe ich das
bei den kleinen Druckschaltern erlebt, die sich leicht lockern. Oder ich denke
an Probleme mit Übergangswiderständen im Zusammenhang mit dem Tesla-Lernpaket.
Genau für solche Fälle kann diese Platine die Lösung bringen. Löten statt
Stecken!Fünf Platinen zu gewinnen
Haben Sie Interesse an dieser Platine? Dann machen Sie mit!
In einer Zusammenarbeit zwischen dem Elektronik-Labor und Modul-Bus wurde ein
kleiner Fotowettbewerb beschlossen. Schicken Sie ein Foto einer vorhandenen Schaltung
auf einer Steckplatine an kainka@elektronik-labor.de,
zusammen mit einer ganz kurzen Beschreibung um was es sich handelt. Ein oder zwei Sätze reichen. Aus den ersten
zehn Einsendungen werden die schönsten fünf Fotos ausgewählt. Die Einsender
erhalten dann eine Platine um Ihre Schaltung zu löten. Wir bitten dann um
Zusendung eines weiteren Fotos des gelöteten Aufbaus. Die Projekte sollen dann als
vorher/nachher-Versionen im Elektronik-Labor und auf Elexs.de vorgestellt
werden.
Die Bilder des Wettbewerbs
Montag
Abend, 18.11.13, der kleine Fotowettbewerb ist beendet. Insgesamt sind
sieben Fotos mit Steckplatinen eingesandt worden. dazu gibt es drei
Fotos schon mit der neuen Platine. Alle Fotos sind sehr informativ und
schön anzusehen. Da kann man sich vorstellen, dass die Lötplatine einen
würdigen Einsatz findet. Zwei Teilnehmer haben Ihre Platine bereits
erhalten, fünf weitere werden sie noch bekommen. Damit haben alle
sieben Einsender eine Platine gewonnen. Herzlichen Glückwunsch!

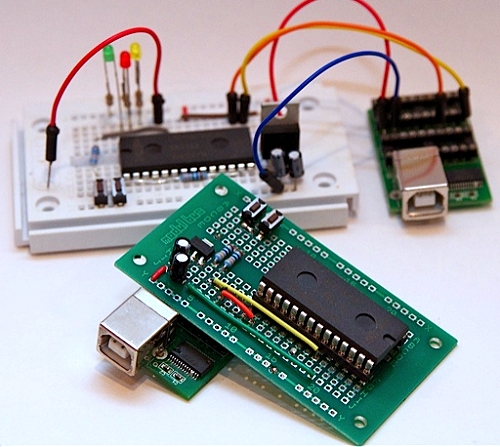

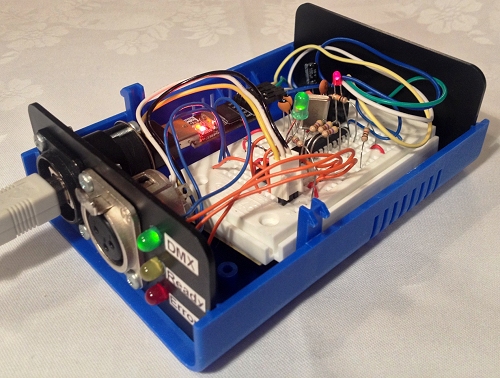

USB-DMX Interface zum Steuern von Lichteffekten und Scheinwerfern, von Paul Korn
Ich dachte bereits über einen ordentlichen gelöteten Aufbau nach, habe diesen
aber aufgrund eines fehlenden Layouts noch nicht verwirklicht.
Dafür ist die
Idee mit dem gelöteten Steck-Aufbau wirklich genial. Warum ist man darauf nicht
schon eher gekommen. Ein wirklich gelungenes Projekt, welches mehr Stabilität
und Übersicht in einige Projekte bringen wird.

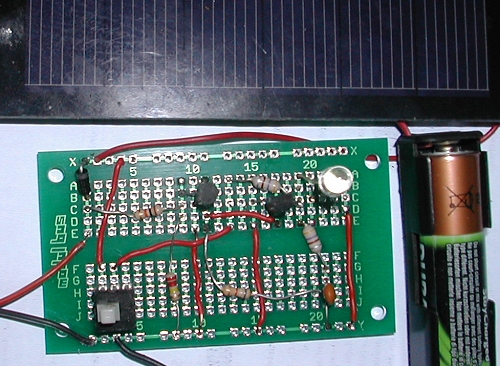

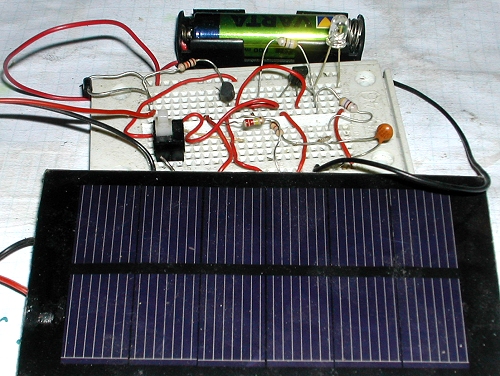

Solarlampe, von Christian Feldhoff
Es handelt sich um die Schaltung einer Solarleuchte, die bei mir im Zimmer auf
der Fensterbank steht. Da ich oft im Halbdunkel nach dem Schalter „grapsche“,
sind die Bauteile so verbogen.

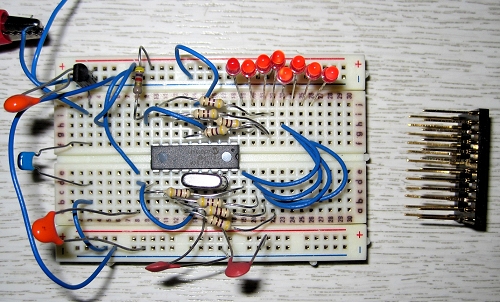

Lauflicht, von Gabriel Florea
Statt
zwei Platinen zu bestücken (Steckboard und Platine) kann man die Platine
1:1 über dem Steckboard bestücken. Wenn das Experiment gelingt einfach
die grüne Platine samt Drähten und Bauteilen hochziehen, dann löten ;-)
Oder gleich die Bestückungsseite zum Löten verwenden. Mit dem Sockel
(lange Pins) aus dem Bild kann man auch das tun. Auf den Steckboards
habe ich Lauflichter (wegen Weihnachten), einmal mit 16F84 und einmal
mit 12F629 und hellere LEDs.

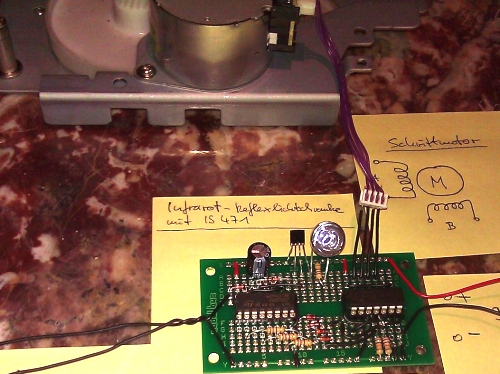

Schrittmotorsteuerung, von Till Elborg
Der abgebildete Motor wurde zwar für 24 V konzipiert,
funktioniert aber bereits bei 9 V und kann in diesem Fall innerhalb der
Leistungsgrenzen eines TC4469 als Treiber-IC eingesetzt werden.

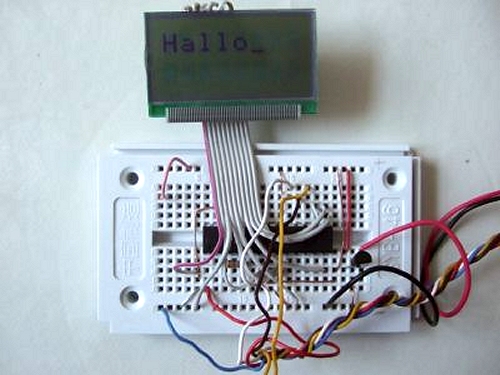

Mega8 mit Display, von Holger Fritzsch
Hier
wird ein 2- zeiliges LCD von "Pollin" an einem ATMega8
angeschlossen. Ich programmiere hier noch mit der Parallelschnittstelle.

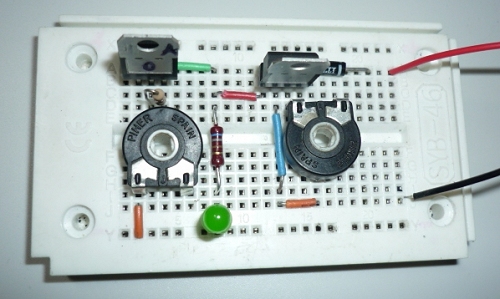

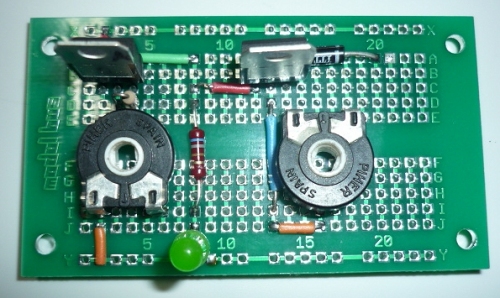

Akku-Laderegler, von Fritz Wegener
Die Schaltung realisiert ein strom- und spannungsgeregeltes Ladeteil, solar oder
mit Netzteil. Für Spannung ist der linke LM317, für Strom der rechte LM317
zuständig. Soll 4 Akkus mit 6V und 110mA laden.

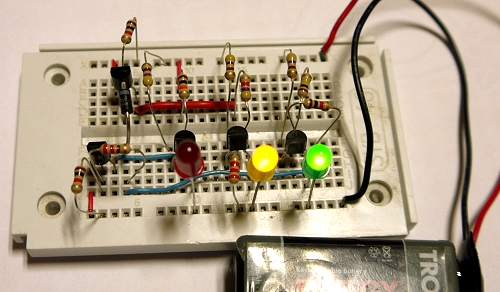

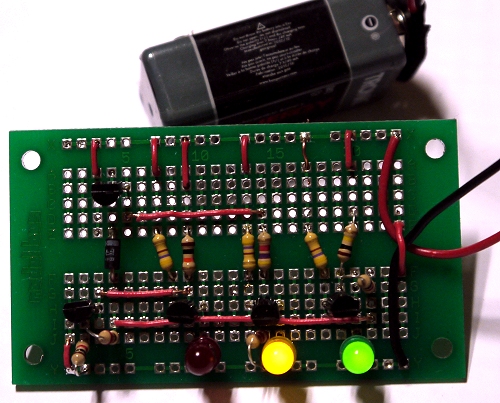

Batterietester, von Karl Schroth
Bei
voller Batteriespannung leuchten die gelbe und die grüne LED. Bei
ausreichender Batteriespannung leuchtet nur die gelbe LED. Wenn die
Batterie fast leer ist, leuchtet die rote LED. Diese Schaltung wollte
ich schon seit längerer Zeit auf eine Lochrasterplatine auflöten. Aus
diesem Grund kam mir die Steckboardplatine sehr entgegen:

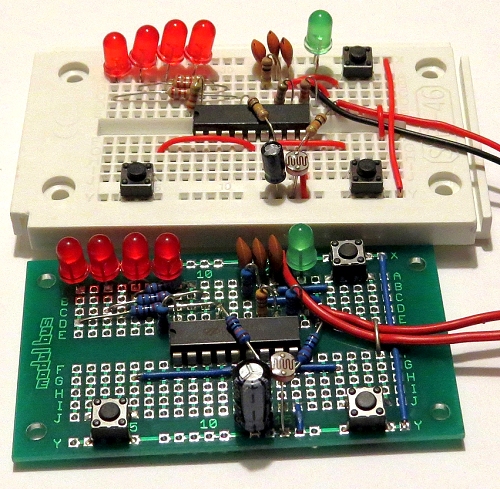

TPS-Controller, von Nico Hagemann (außer Konkurrenz)
Der
TPS-Controller in der Version von Conrad wird auf einem Steckboard
aufgebaut. Noch besser geht aber auf der gelöteten Platine.
LPC1114-Testplatine, von Rainer R. (außer Konkurrenz)
Einer
der wenigen „steckbrettfreundlichen“ 32-Bit ARM Controller ist der
LPC1114FN28/102 von NXP. Für seinen geringen Preis bietet er sehr viel,
und er ist ein guter Einstieg in die ARM-Welt.

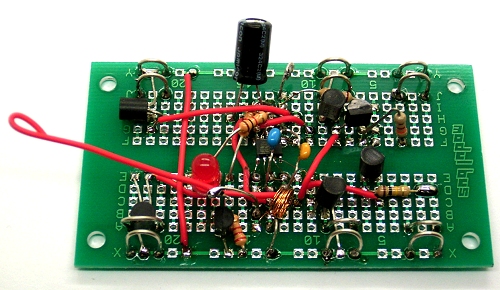

Mickymaus-Radio mit Berührungstasten, von Burkhard Kainka (außer Konkurrenz)
Der
Radiobaustein BK1068 kann wesentlich mehr als Daniel Düsentrieb in
seinem Radio realisieren durfte (Dagobert Duck wollte Geld
sparen...). Um alle Möglichkeiten auszuprobieren war die kleine
Platine ideal. Das Radio in Aktion: http://youtu.be/xO1y-kZffQo
