10.4.26: Integrierte Schaltungen der Anfangszeit

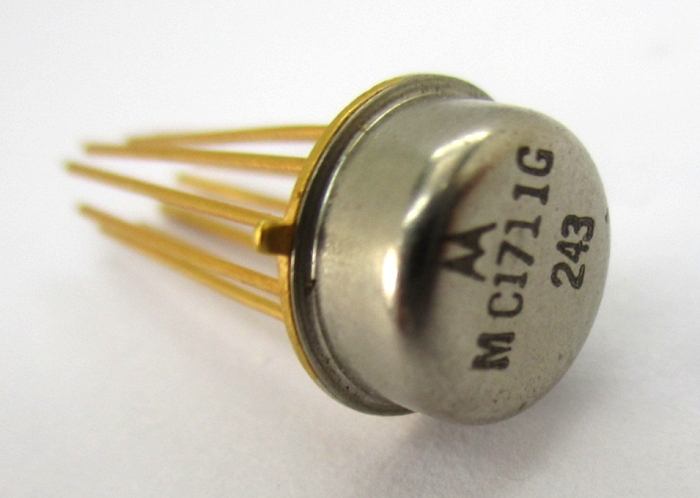

Dieses schöne IC mit vergoldeten Anschlussdrähten wird im Semiconductor Chips Data Book 1976 von Motorola erwähnt und ist also jetzt ca. 50 Jahre alt. Ich habe es harausgekramt, weil ein Kollege mal einen Chip ohne Umhüllung anschauen wollte.

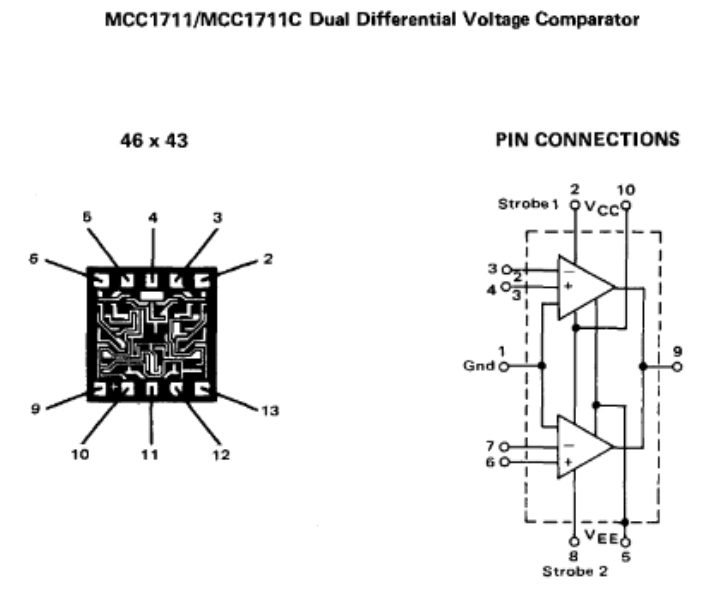

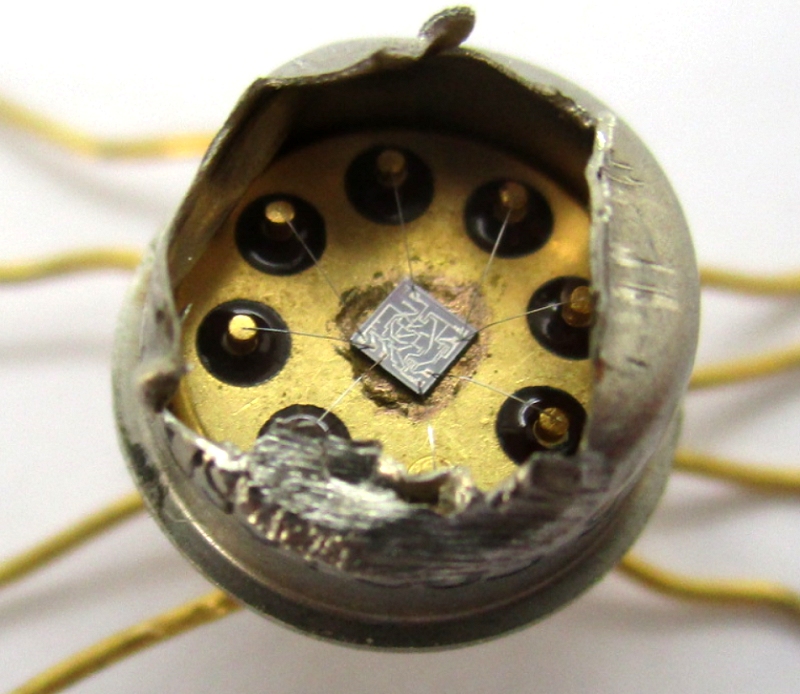

Ich habe dann aber doch ein anderes IC ähnlicher Bauart geopfert und das Gehäuse geöffnet.
Ganz erstaunlich, man kann fast noch eine Schaltung erkennen, nicht aber die einzelnen Transistoren. 50 Jahre später sieht man fast nichts mehr. Die Strukturen sind zu klein geworden und die meisten ICs sind in Plastik eingegossen.
Der LM709

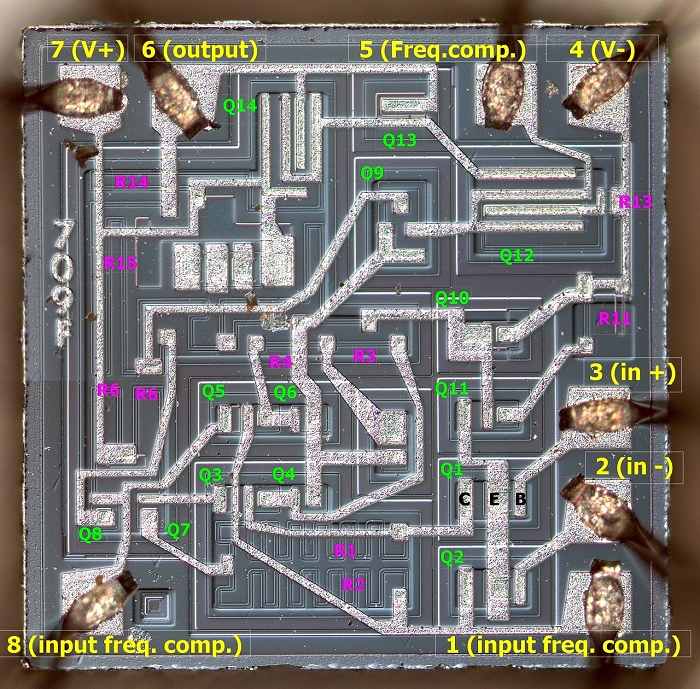

Horst Wörmann vom Mikroskopischen Kollegium Bonn https://www.mikroskopie-bonn.de hat den Operationsverstärler LM709 untersucht und analysiert. https://www.mikroskopie-forum.de/index.php?topic=36433.0
Dieses schöne IC mit vergoldeten Anschlussdrähten wird im Semiconductor Chips Data Book 1976 von Motorola erwähnt und ist also jetzt ca. 50 Jahre alt. Ich habe es harausgekramt, weil ein Kollege mal einen Chip ohne Umhüllung anschauen wollte.
Ich habe dann aber doch ein anderes IC ähnlicher Bauart geopfert und das Gehäuse geöffnet.
Ganz erstaunlich, man kann fast noch eine Schaltung erkennen, nicht aber die einzelnen Transistoren. 50 Jahre später sieht man fast nichts mehr. Die Strukturen sind zu klein geworden und die meisten ICs sind in Plastik eingegossen.
Der LM709
Horst Wörmann vom Mikroskopischen Kollegium Bonn https://www.mikroskopie-bonn.de hat den Operationsverstärler LM709 untersucht und analysiert. https://www.mikroskopie-forum.de/index.php?topic=36433.0
2.4.26: Stabiler Taster, von Funker Heinz, DD2JM

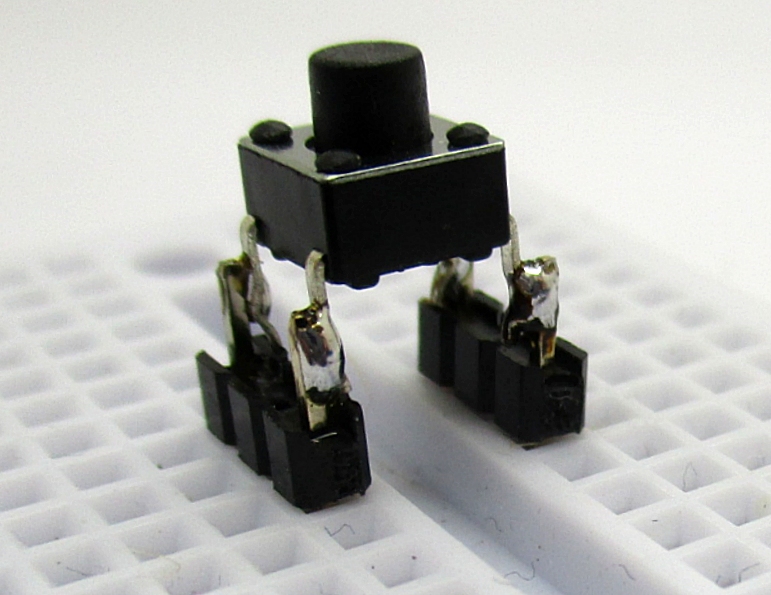

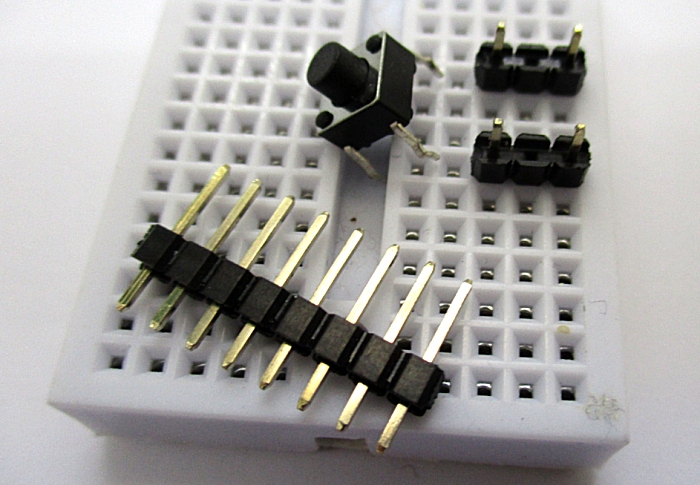

Oft hat mich gestört, dass die kleinen Taster nicht sehr stabil in Steckplatinen halten. Einige habe ich mir nun auf Pfostenstecker gelötet. Von einer Pfostensteckerleiste trenne ich Abschnitte mit drei Pinnen ab und ziehe den mittleren heraus. Damit alle Pinne gerade stehen, stecke ich die erst in das Steckboard und löte den Taster dann an. Jetzt wackelt nichts mehr.
Oft hat mich gestört, dass die kleinen Taster nicht sehr stabil in Steckplatinen halten. Einige habe ich mir nun auf Pfostenstecker gelötet. Von einer Pfostensteckerleiste trenne ich Abschnitte mit drei Pinnen ab und ziehe den mittleren heraus. Damit alle Pinne gerade stehen, stecke ich die erst in das Steckboard und löte den Taster dann an. Jetzt wackelt nichts mehr.
