MSP430-LaunchPad
für
MSP430x2x von Texas Instruments
von Heinz D.
Das
Board war uns auf der Suche nach preiswerten AVR schon vor ~3 Jahren
aufgefallen. Da wir damals mit den Atmel AVR schon gut zurecht kamen,
wollten wir uns nicht verzetteln. Man konnte es damals für symbolische
'430 cent' bestellen.

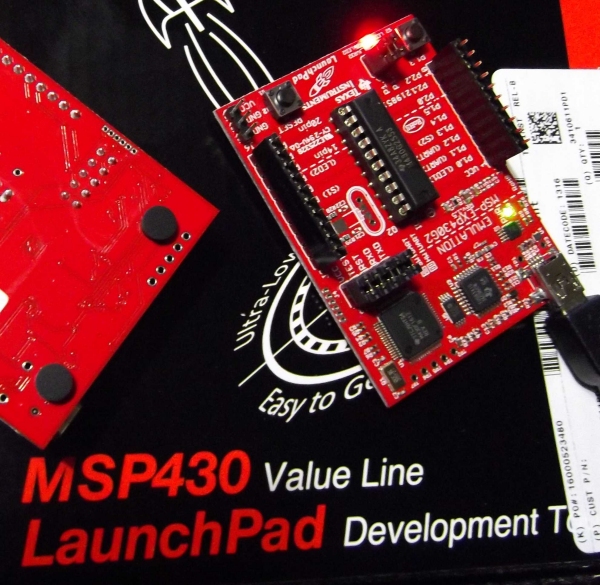

Beim Auspacken fällt das üppige Zubehör
auf: Platine, MSP430G2452 (8kB), MSP430G2553 (16kB), 32kHz-Quarz,
USB-Kabel, Bu-Leisten! Auf der Unterseite sind sogar Gummifüßchen
aufgeklebt. Noch ein Streifen Lochraster (am Anfang nicht nötig) und
los gehts.
Warnung:
Die MSP430x sind für 1,8V-3,3V (+9%)
konzipiert! Wenn eine Anwendung 5V benötigt (z.B. LCD), dann kann die
Zusatzhardware schnell unübersichtlich werden und die stromsparenden
Bemühungen schnell dahin sein. Ein Atmel AVR 1,8V-5V (+10%) verbraucht
nur etwa doppelt soviel Strom.
Das Pad besteht aus zwei
Teilen: dem Interface USB->seriell (CDC) und 2-wire-JTAG, sowie dem
IC-Sockel mit den herausgeführten Pins. Über das Jumperfeld lässt sich
die serielle (9600 Baud) Schnittstelle, der 2-wire-JTAG (Reset+Test)
und die Stromversorgung abtrennen. Mit dem 2-wire-JTAG ist nicht nur
das Programmieren, sondern auch das Debuggen möglich.

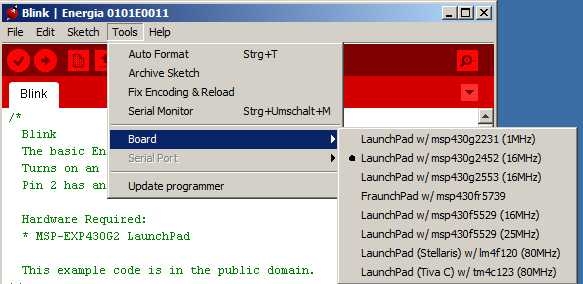

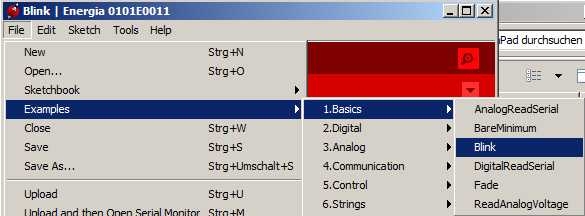

Die von TI angebotene Software war uns zu unüberschtlich. Wir haben 'Energia-0101E0011-windows' installiert. (http://energia.nu/
~500MB!) Treiber ggf. wie bekannt '/drivers/EZ430-UART' installieren.
Die Software unterstützt z.Z. nur sechs MSP430x, aber dafür können alle
einfachen .ino-Progs verwendet werden!!!

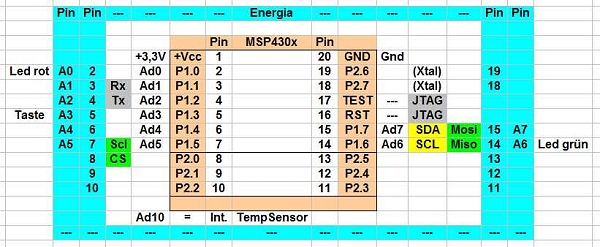

Die Energia-Pins entsprechen den IC-Sockel-Pins.
Zum
Schluss noch der interne Temperatur-Sensor. Der MSP430G2553 möchte
keine Daten übertragen. (Fehler in einer .h -Datei?) Die Korrektur
(/8-65) ist frei gefunden und wird ggf. stark abweichen. Wegen der
Ungenauigkeit (~3°C) des internen Sensor ist es ohnehin nur eine
Spielerei.
Download: AnalogA10Serial.zip
Fazit:
Das MSP430-LaunchPad ist dank der beiden ICs binnen Minuten in Betrieb
zu nehmen. Der Nachschub an IC's ist in Deutschland etwas dürftig. Mit
dem JTAG am Platinenrand lassen sich auch andere '430'
programmieren/taggen. Der Preis ist mit 10€ unschlagbar günstig! Einzig
die Begrenzung auf 3,3V ist für einen Atmel-Anwender ungewohnt,
hoffentlich verbrennen wir keinen.
P.S. Es lassen sich auch
viele andere Beispiele z.B. aus ct' Hacks 1401 Seite 80 per drag und
drop kompilieren (sketch_feb25a.ino), weil hinter der IDE/GUI ein
mspgcc werkelt!
/* interner Temperatur-Sensor
die serielle Übertragung
funzt anscheinend nur bei MSP430G2452
*/
int sensorValue = 0;
void setup() {
pinMode(2, OUTPUT); //Led-Blitzer
Serial.begin(9600);
}
void loop() {
sensorValue = (sensorValue + analogRead(A10) + analogRead(A10))/8;
Serial.print("Grad C ");
Serial.println(sensorValue-65);
digitalWrite(2, HIGH); delay(3);
digitalWrite(2, LOW); delay(1000);
}
