Ein Impulsgenerator mit der Pong-Platine



Bei Rechteckgeneratoren mit variablem Impuls-/Pauseverhältnis fällt jedem sofort der 555/556 ein. Ohne externe Messgeräte fällt das Einstellen jedoch schwer. Da kann die Pong-Platine mit ihrem ATmega8, den beiden Potis und der LED-Anzeige helfen. Für viele Messungen reicht ein Einstellungsbereich in 1ms-Schritten aus. Dazu wird die Variable Delayms in 'SUBt2interrupt.inc' herangezogen:

'Timer2 = 1                                                'Feinjustierung auf 1ms
If Delayms > 0 Then Decr Delayms                           'max.65,5s

Wem die Einstellung der Potis zu fummelig ist und max. 65 ms ausreichen, dividiert den ADC-Wert durch 16. Das Programm ist simpel:

Do
   If P_flag = 0 Then
      If Delayms = 0 Then
         Portd.2 = 1                                        'Puls oben
         Adc6 = Getadc(6)
         Adc6 = Adc6 / 16                                   '64ms
         Adc6 = Adc6 + 1
         Delayms = Adc6
         For K = 1 To 12 : Pongfeld(k) = Pongfeld(k) And 31 : Next K 'CLS oben

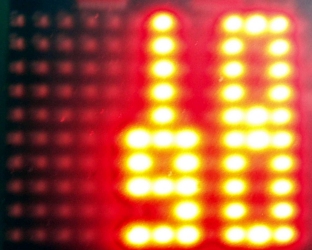

         Ypos = 32 : Anzeigewert = Adc6 : Zeig3
         P_flag = 1
      End If
   Else
      If Delayms = 0 Then
         Portd.2 = 0                                        'Pause unten
         Adc7 = Getadc(7)
         Adc7 = Adc7 / 16                                   '64ms
         Adc7 = Adc7 + 1
         Delayms = Adc7
         For K = 1 To 12 : Pongfeld(k) = Pongfeld(k) And 992 : Next K 'CLS unten
         Ypos = 1 : Anzeigewert = Adc7 : Zeig3
         P_flag = 0
     : End If
   End If
Loop


 Download: ImpulsGenerator.zip

Ein Serien-/Schutzwiderstand Rs=1k2 an D2 reicht fürs erste, ggf. sollten Sie jedoch eine Pufferung vorsehen.

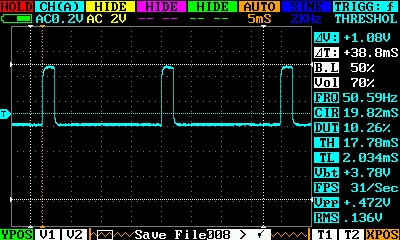

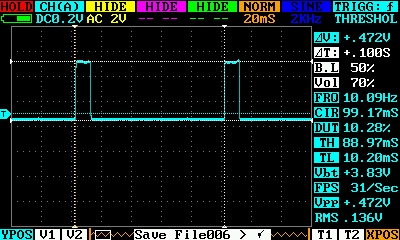

Die Messungen zeigen, dass der Fehler bei 1-2% liegt.
