Wassermelder

von Michael Gaus
            Platz 4 im NE556-Schaltungswettbewerb

Elektronik-Labor  Literatur  Projekte  Lernpakete  Kalender  Schaltungswettbewerb

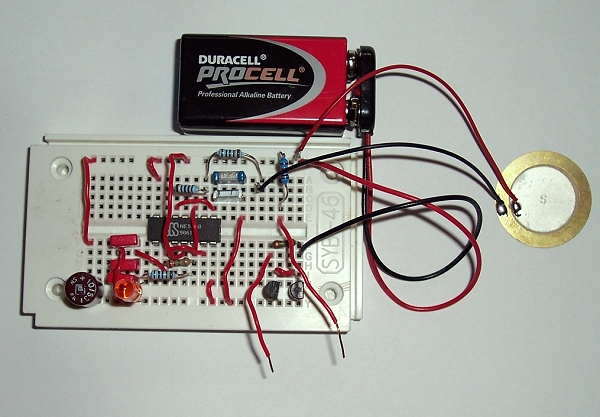

Bei diesem Projekt handelt es sich um einen Wassermelder, der optisch und akustisch Alarm gibt, sobald an den Sensorkontakten Wasser detektiert wird. Er kann z.B. zur Überwachung auf austretendes Wasser aus Waschmaschine oder Spülmaschine dienen und helfen, rechtzeitig vor größeren Überschwemmungen eingreifen zu können. Als Sensorkontakt können einfach 2 Drähte mit abisolierten Enden genommen werden.
Verwendet wurden ausschließlich die Bauteile des Adventskalenders.




Im Ruhezustand der Schaltung wird der NE556 nicht mit Spannung versorgt, da der Minuspol der Batterie über die sperrende Darlingtonstufe bestehend aus den beiden Transistoren T1 und T2 nicht verbunden ist. Bei Benetzung mit Wasser am Sensorkontakt J1 entsteht eine leitfähige Verbindung, sodass die Darlingtonstufe durchschaltet und die Schaltung um den NE556 mit dem Minuspol der Batterie verbindet und somit einschaltet. Dadurch wird dann solange ein optisches und akustisches Alarmsignal erzeugt, bis der Sensorkontakt keine leitfähige Verbindung mehr hat.

Der erste Timer des NE556 ist als langsamer Blinker beschaltet, der über R1 sowie die 3 parallel geschalteten Kondensatoren C1 - C3 ein symmetrisches Signal mit einer Frequenz von ungefähr 1 Hz am Ausgang (Pin 5) erzeugt. Hierüber wird die Leuchtdiode LED1 angesteuert als optische Alarmanzeige sowie der als Tongenerator beschaltete Timer 2 über dessen Reseteingang (Pin 10) gesteuert. Durch die Beschaltung mit R2 sowie den beiden parallel geschalteten Kondensatoren C4 und C5 arbeitet der Tongenerator mit einer Frequenz von ungefähr 3,6 kHz. Am Ausgang (Pin 9) wird der Piezo über einen Vorwiderstand angeschlossen. Somit entsteht als akustisches Alarmsignal ein Ton, der zyklisch ungefähr 1 Sekunde an und 1 Sekunde ausgeschaltet wird.
