dB-Messung mit dem ATmega32


Elektronik-Labor   Projekte   AVR


Der AD-Wandler des Mega32 kann Differenzmessungen mit einfacher, 10-facher und 200-facher Verstärkung ausführen. Damit hat man alles für ein AC-Pegelmessgerät mit großem Messumfang von über 80 dB. Das hier verwendete Messverfahren ist inspiriert von Martin Ossmanns SDR-Kurs in Elektor und wurde hier auf dem ES-M32 umgesetzt.

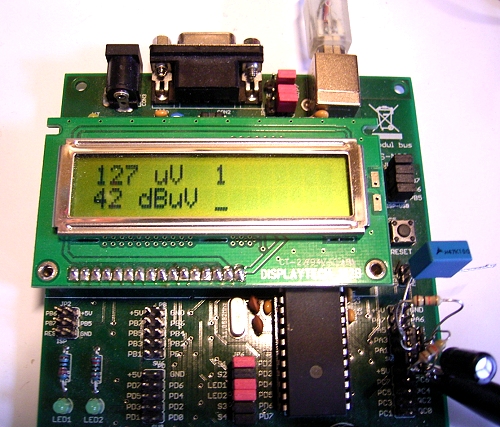

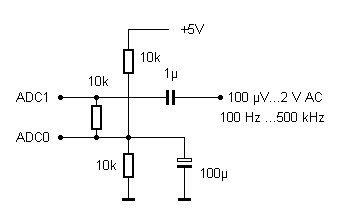

Im kleinsten Messbereich arbeitet das Programm mit 200-facher Verstärkung. Die Software bildet jeweils die Differenz zwischen ADC0 und ADC1 und summiert den Absolutwert von 1000 Messungen auf. Damit erhält man die mittlere Wechselspannung.

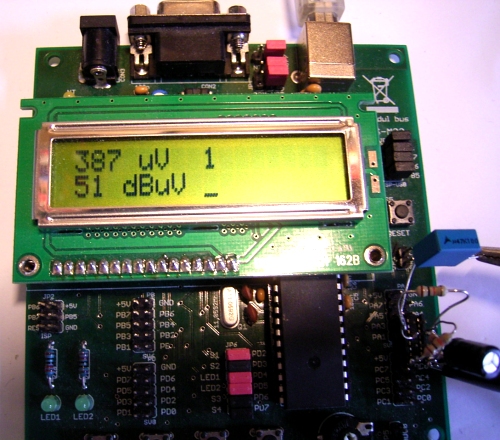

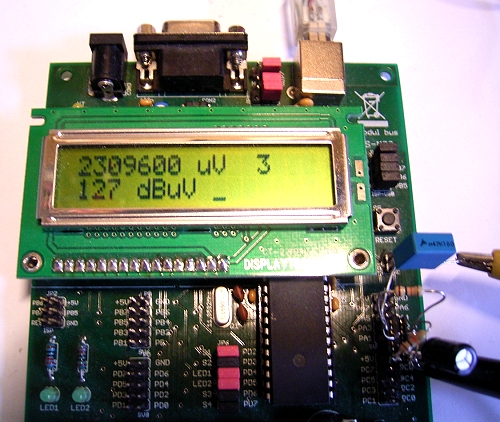

Sobald sich die Spannung dem Ende des Messbereichs nähert, wird automatisch auf den nächst höheren Bereich umgeschaltet. Der jeweilige Bereich 1, 2 oder 3 wird mit angezeigt.



Das Programm wurde in Bascom geschrieben. Messungen zeigen, dass die Frequenz des Messsignals nur wenig Einfluss auf die Messung hat. Mit guter Genauigkeit darf die Frequenz im Bereich 50 Hz bis 500 kHz liegen.


Download: ESM32ACdB.zip

'ATmega32, AD-Wandler dB-Meter 40...120 dBµV

$regfile = "m32def.dat"
$crystal = 11059200
$hwstack = 16
$swstack = 32
$framesize = 32
Baud = 9600


Dim N As Integer
Dim D As Integer
Dim Dd As Long
Dim Db As Single
Dim Bereich As Byte

Config Lcdpin = Pin , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Portb.7 , E = Portb.3 , Rs = Portb.2
Config Lcd = 16 * 2

Initlcd
Cls
Locate 1 , 1
Lcd "AD"
Config Adc = Single , Prescaler = 64 , Reference = Internal
Start Adc

Waitms 1000
Cls
Bereich = 1

Do
  If Bereich = 1 Then
    Dd = 0
    For N = 1 To 1000
      D = Getadc(11)                                        ' (ADC1-ADC0)*200
      If D > 512 Then
        D = D - 1024
      End If
      D = Abs(d)
      Dd = Dd + D
    Next N
    Dd = Dd / 33
    If Dd > 5000 Then Bereich = 2
  End If
  If Bereich = 2 Then
    Dd = 0
    For N = 1 To 1000
      D = Getadc(9)                                         ' (ADC1-ADC0)*10
      If D > 512 Then
        D = D - 1024
      End If
      D = Abs(d)
      Dd = Dd + D
    Next N
    Dd = Dd / 33
    If Dd > 5000 Then Bereich = 3
    If Dd < 300 Then Bereich = 1
    Dd = Dd * 20
  End If
  If Bereich = 3 Then
    Dd = 0
    For N = 1 To 1000
      D = Getadc(16)                                        ' (ADC0-ADC1)*1
      If D > 512 Then
        D = D - 1024
      End If
      D = Abs(d)
      Dd = Dd + D
    Next N
    Dd = Dd / 33
    If Dd < 300 Then Bereich = 2
    Dd = Dd * 200
  End If

  Locate 1 , 1
  Lcd Dd
  Lcd " uV  "
  Lcd Bereich
  Lcd "     "
  Db = Dd
  Db = Log10(db)
  Db = Db * 20
  Locate 2 , 1
  Dd = Db
  Lcd Dd
  Lcd " dBuV "
  Waitms 1000
Loop

End
