Ausgang.exe starten

Ihre Experimentierplatine stellt drei Ausgänge zur Verfügung. Diese besitzen im Ruhezustand eine Spannung von ca. 0 V und können per Befehl auf +5 V umgeschaltet werden. Alle drei Ausgänge sind kurzschlussfest und dürfen z. B. direkt mit einer Leuchtdiode verbunden werden. Der maximal abgegebene Strom beträgt auch im Kurzschlussfall nur ca. 6 mA. Vermeiden Sie nur das Anlegen einer Fremdspannung.

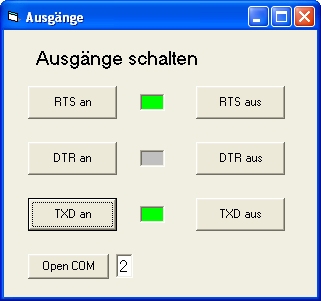

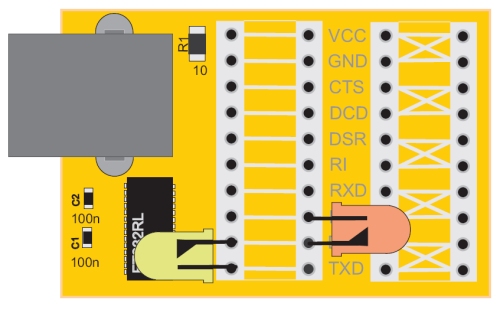

Verbinden Sie eine oder zwei Leuchtdioden (LEDs) mit der Schnittstelle. Starten Sie dann das Programm AUSGANG und klicken die entsprechenden Schaltflächen an. Sie haben nun die Möglichkeit, drei unabhängige Schaltausgänge zu nutzen. Die LEDs sollen nach dem Schaltplan verbunden werden und leuchten, wenn Sie RTS und TXD anschalten, also wenn die Spannung auf +5 V geschaltet wird.





Die Kathoden der LEDs liegen an DTR (ausgeschaltet) als Minuspol. Wenn Sie zusätzlich DTR einschalten, gehen beide LEDs aus. Falls Sie eine LED umgekehrt angeschlossen haben, leuchtet sie, wenn die Ausgänge umgekehrt geschaltet werden. Testen Sie die verschiedenen Varianten.


Private Sub Command1_Click()
RTS 1
Picture1.BackColor = &HFF00&
End Sub

Private Sub Command2_Click()
RTS 0
Picture1.BackColor = &HC0C0C0
End Sub

Private Sub Command3_Click()
DTR 1
Picture2.BackColor = &HFF00&
End Sub

Private Sub Command4_Click()
DTR 0
Picture2.BackColor = &HC0C0C0
End Sub

Private Sub Command5_Click()
TXD 1
Picture3.BackColor = &HFF00&
End Sub

Private Sub Command6_Click()
TXD 0
Picture3.BackColor = &HC0C0C0
End Sub
