Der Spectrum Analyzer AT5011A
Für
Messungen im Bereich EMV habe ich meinen Gerätepark
aufgerüstet. Die chinesische Firma ATTEN hat einen schönen

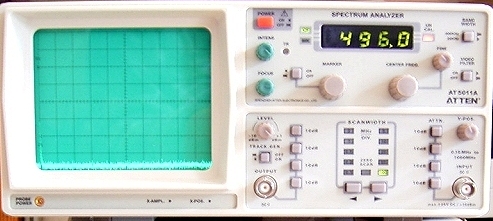

Spectrum Analyzer bis 1050 MHz, den AT5011A. Ich habe diesen Typ
gewählt, weil der einen internen Tracking-Generator hat. Man kann
damit also auch Frequenzgänge untersuchen. Um
das Gerät erst mal kennen zu lernen, habe ich einige Vorversuche
gemacht. Die Bedienung ist sehr einfach, man muss gar nicht laufend ins
Handbuch schauen.
Mitgeliefert
wurde eine kleine Stabantenne mit BNC-Stecker. Was ist dann da wohl

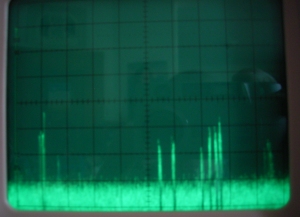

los, im Bereich 0 bis 1000 MHz? Links sieht man das UKW-Rundfunkband,
rechts viele Signale im Bereich 700 MHz bis 800 MHz.
Hier

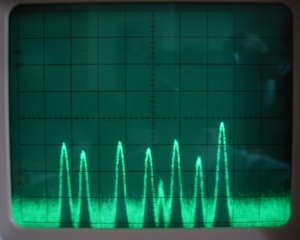

ein genauerer Blick auf das UKW-Band. Der Analyzer ist etwa so
empfindlich wie ein UKW-Radio. Jedes der Signale kann ich einem
bekannten FM-Sender zuordnen.

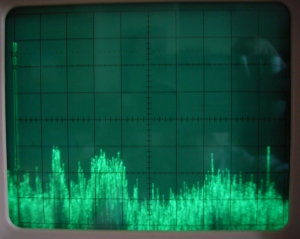

Und dies ist der Bereich 0 … 16 MHz an meiner Langdraht-Außenantenne.
Und

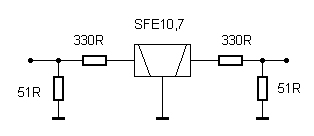

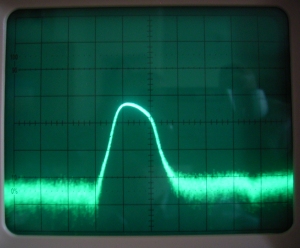

nun ein erster Versuch mit dem Tracking-Generator und eine
Filtermessung an einem Keramikfilter für 10,7 MHz mit der
Einstellung 200 kHz/Skt. Die 6-dB-Bandbreite beträgt ca. 250 kHz.
