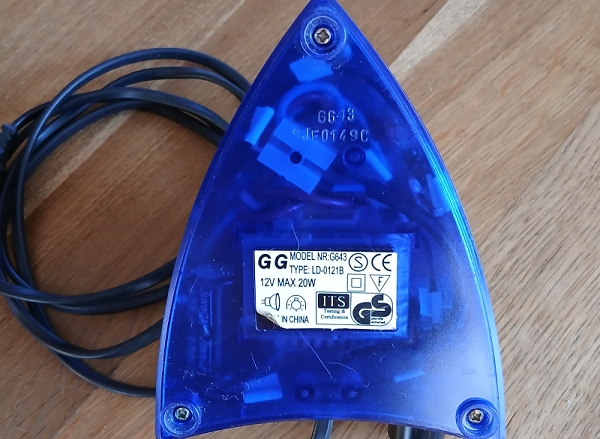

Das hier beschriebene Gleichspannungs-Hobbynetzteil ist aus einer alten Nachttischlampe für 12V 20W Halogen-Leuchtmittel entstanden. Es ist diese Art mit den zwei Antennen und zwischen den Antennenenden ist das 12V Lämpchen angebracht. Die Antennen werden hier nicht benötigt.


Mein Netzteil bietet 5V Festspannung und eine weitere, von 1,2V bis ca. 15V einstellbare Spannung. In den Jahren hat mir dieses Netzteil viele gute Dienste erwiesen. Man könnte meinen, die Power lässt zu wünschen übrig. Aber ich hatte meistens mit kleinen Schaltungen zu tun, z. B. Timer und Taktgeneratoren. Dafür reicht die Leistung locker. Ich habe auch etwas Kühlung für die Spannungsregler 7805 und LM 317T spendiert. Selbst kleine Motoren, z. B. aus einem alten Fön, kann man schön mit den Enkelkindern laufen lassen. Die ICs haben einen internen Temperaturschutz. Ich hatte bis jetzt noch keinen Schaden, obgleich ich das Netzteil nicht geschont habe.

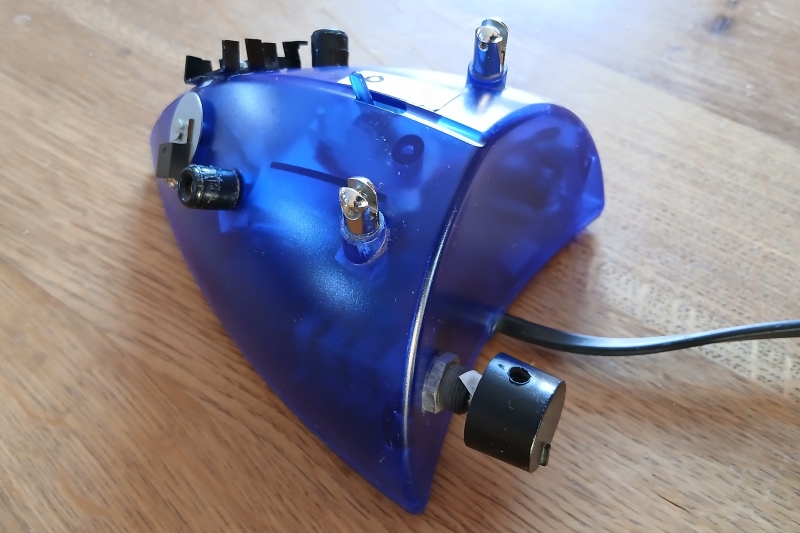

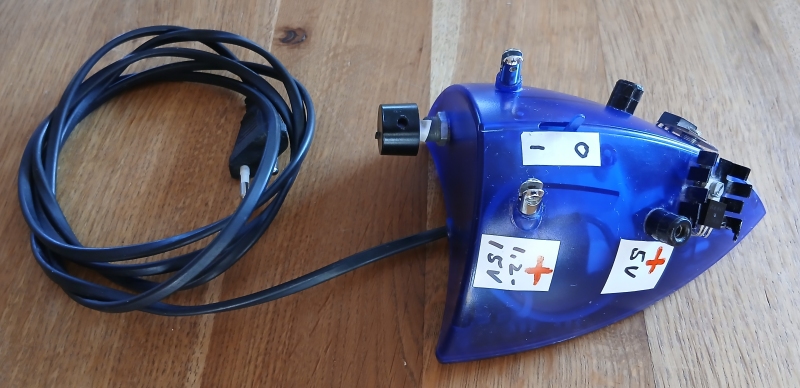

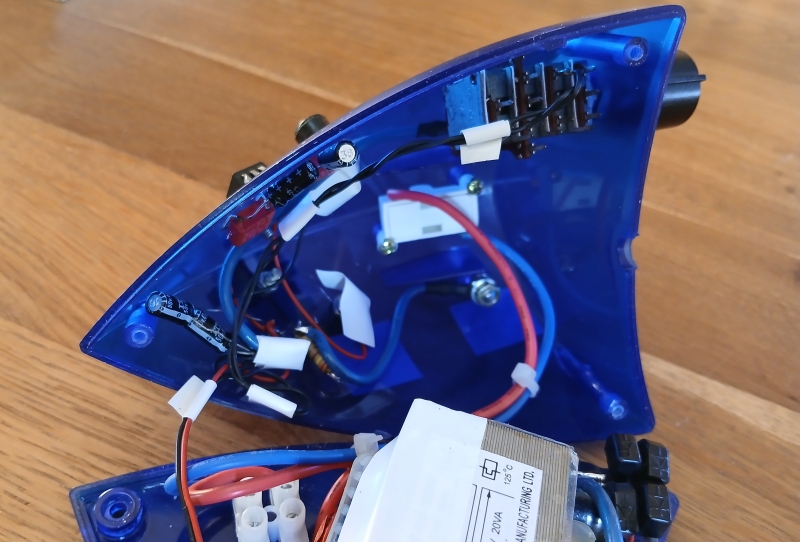

Die Fotos zeigen das Netzteil mit den Bedienelementen und Anschlüssen. Die 5V Festspannung habe ich mit Bananenbuchsen versehen. Die einstellbare Spannung muss ich mir mit Krokodilklemmen holen. Das Gehäusedesign ist ein bisschen Bügeleisen-artig. Kann man mögen oder nicht. Ich habe die Schaltung in Luft-Verdrahtung erstellt. Die Netzteilschaltungen mit 7805 und  LM317T stammen aus meinem Lieblings-Elektronikbuch: Grundwissen Elektronik, von B. Kainka / M. Häßler / H. W. Straub.
