Battery recycling

 9V Battery Connector Clip


                                von Peter Krüger
                                      Elektronik-Labor  Bastelecke  Projekte  Notizen

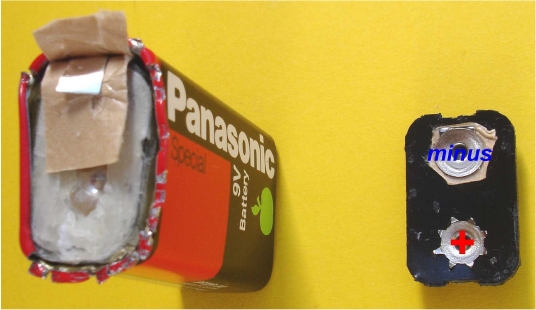

9V Battery Connector dismantle
Die Umrandung der Batterie wird wie in meinem Falle mit einer Profilspitzzange nach außen aufgebogen. Falls keine entsprechende Zange vorhanden ist: Die Batterie in einen Schraubstock spannen und mit einem Schraubendreher mit scharfer Klinge nach außen aufbiegen. Danach die noch besteheden Kontaktleitungen mit einem Seitenschneider abschneiden.

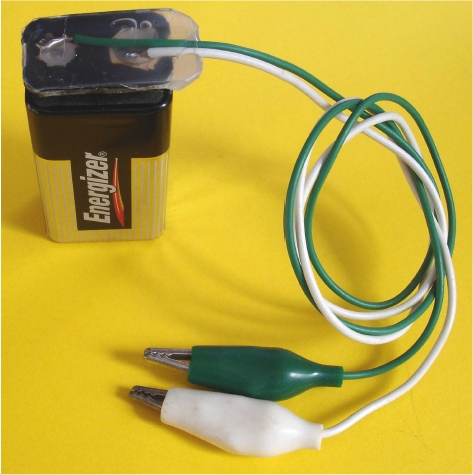

9V Battery Connector final Assembly
Die Kontakte der Connector-Anschlussplatte werden mit etwas Kolophonium oder einem anderen nicht leitenden Flussmittel benetzt und mit einer Lötkolbentemperatur von 350 Grad angelötet. Die Anschlussplatte selber besteht aus einem Hochtemperaturkunststoff und verformt sich durch den Lötvorgang nur wenig, den Lötvorgang möglichst kurz halten.

Kontaktabdeckung: Die Kontaktabdeckung besteht aus einer etwa 0,3 mm dicken, in Übergröße ausgeschnittenen Kunststoffklarsichtfolie. Auf die Kontakt-Anschlussplatte wird ein Heißkleber aufgetragen. Die Kontakt-Anschlussplatte wird auf die auf einer Tischplatte liegende Kunststoffklarsichtfolie mit einem Schraubendreher oder Zange angedrückt. Im erkalteten Zustand werden die überstehenden Ränder mit einem Seiteschneider abgeschnitten. An der Seite Leitungsausgang bleibt eine Lasche von etwa 5mm Länge als Zugentlastung und Knickschutz stehen.
