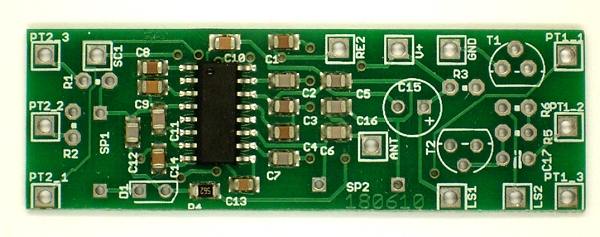

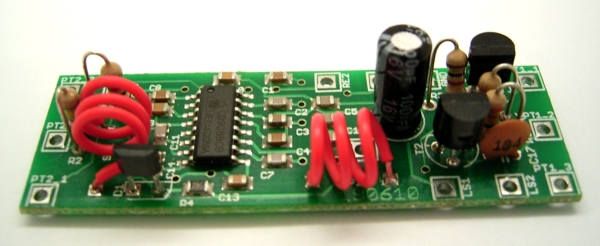

Auch dieses Jahr gibt es wieder einen Radiobausatz bei Franzis. Diesmal ist es ein UKW-Radio. Gerade habe ich die letzten Muster bekommen und das Handbuch fertig gestellt. Hier sieht man die vorbestückte Platine mit einem TDA7088. Das SMD-IC und die vielen Kondensatoren sind bereits bestückt. Der Benutzer muss dann die bedrahteten Bauteile hinzufügen. Die Spulen muss man selbst wickeln und justieren.

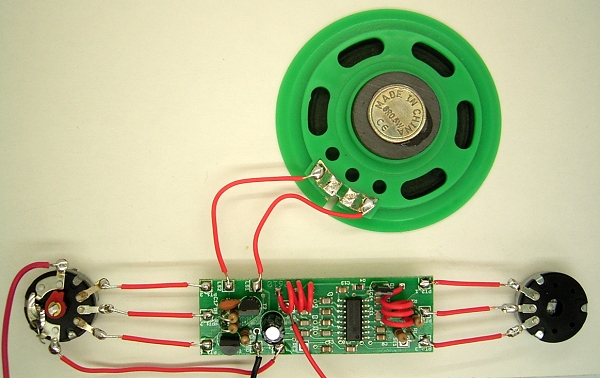

Dann fehlen noch zwei Potis und ein Lautsprecher, fertig ist das Radio.

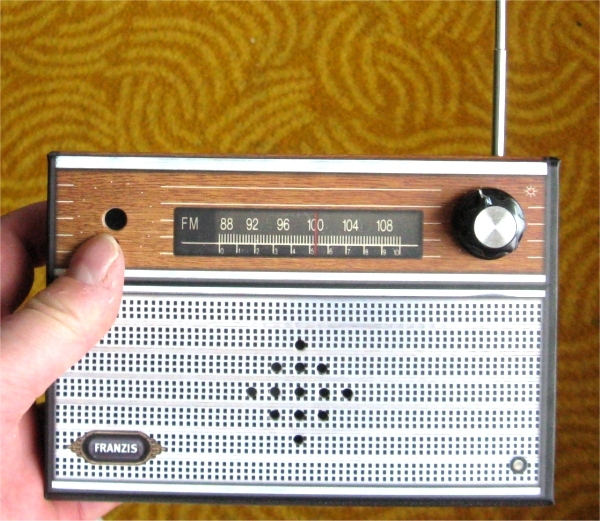

Und so soll es dann mal von außen aussehen:
