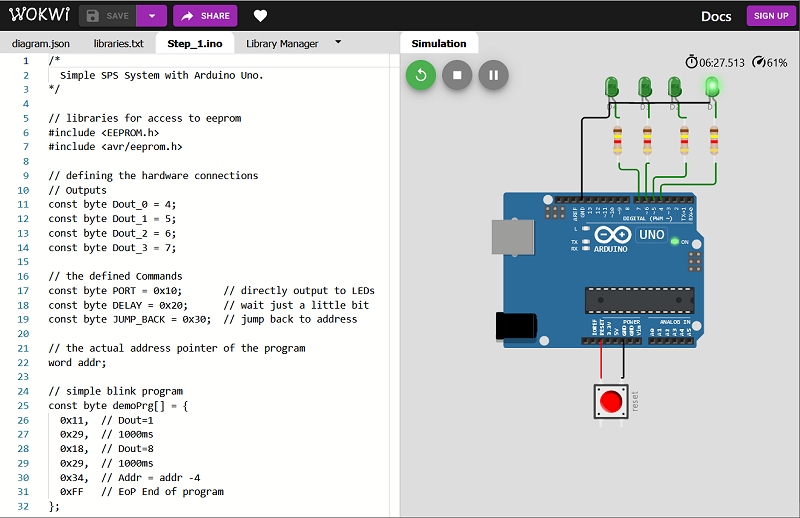

Wokwi ist ein Simulator für Arduino und andere Systeme. Man kann einen Schaltplan entwerfen, ein Sketch eingeben und die Simulation starten. Wilfried Klaas hat das mit seiner Arduino-TPS in vier Schritten durchgespielt. In der ersten Stufe kennt die TPS nur die drei wichtigsten Befehle: Ausgabe, Warten und Rücksprung. In den folgenden Stufen kommen immer weitere Befehle und Möglichkeiten hinzu. Hier läuft das erste Beispielprogramm, ein einfacher Wechselblinker. Mit dem Start blinken abwechselnd die linke und die rechte LED. Mit dem Reset-Button kann man die Simulation anhalten und wieder neu starten.

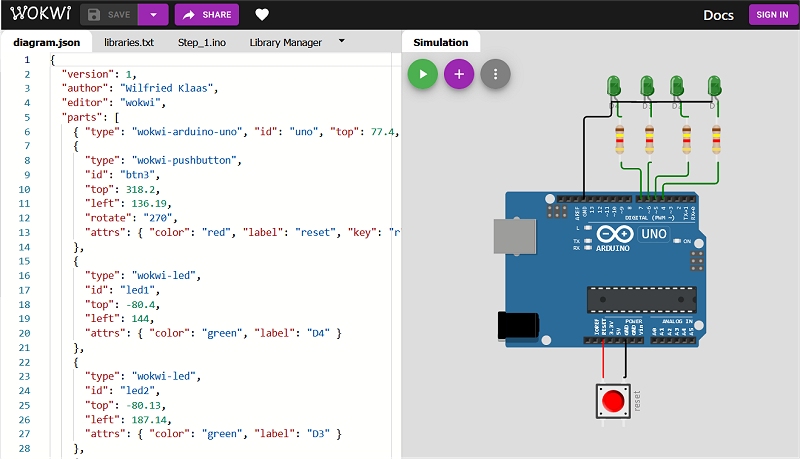

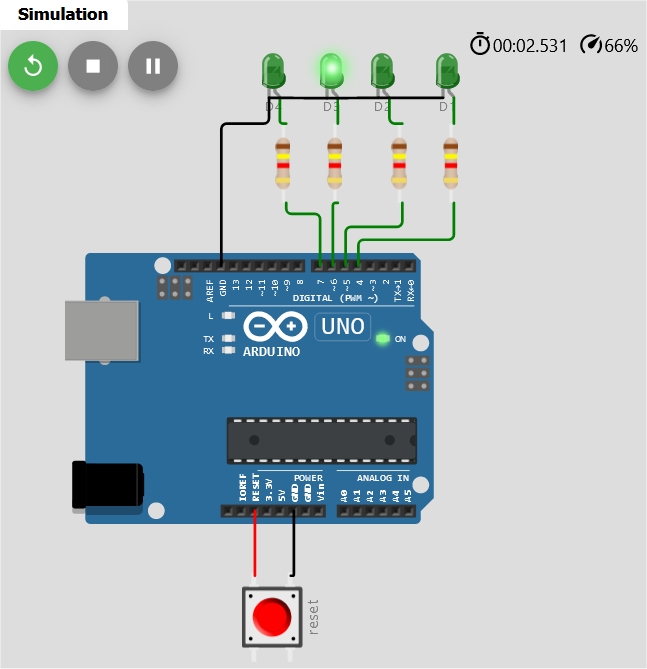

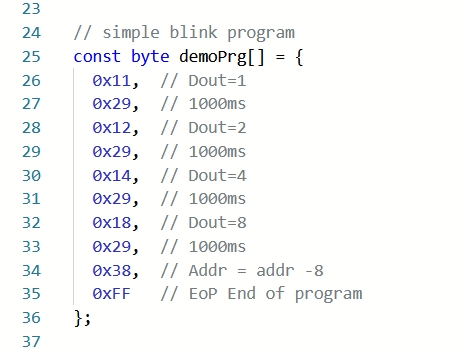

Der Arduino Uno, der Tastschalter und die LEDs existieren als vorgefertigte Elemente in Wokwi. Man muss die Position und die Verbindung eintragen. Damit erzeugt man eine realistische Simulation. Die angeschlossenen LEDs reagieren wie in der Realität. Nun kann jeder auch ohne die Hardware mit dem TPS-System experimentieren. Ich wollte z.B. das Blink-Beispiel zu einem Lauflicht erweitern und musste dazu nur im Sketch eine Kleinigkeit ändern:



Das hat auf Anhieb funktioniert.



In der letzten Ausbaustufe hat man bereits eine voll funktionsfähige TPS mit allen Befehlen. Und auch das Schaltbild zeigt erweiterte Möglichkeiten mit allen Ein- und Ausgängen.



Die vier Stufen der Simulatuion:

https://wokwi.com/projects/330433942587966036
https://wokwi.com/projects/330434860095111763
https://wokwi.com/projects/330458069684191827
https://wokwi.com/projects/330434852765565522
